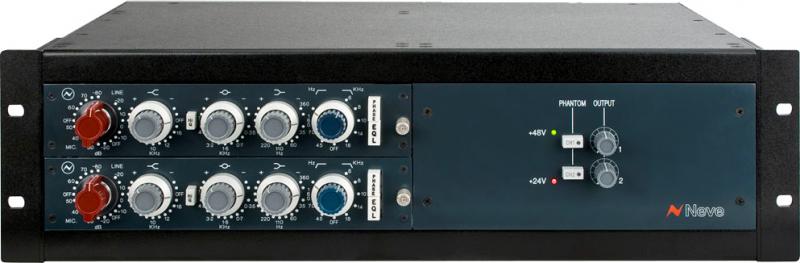

Rack 3U équipé de 2 modules horizontaux 1084

Préamplis micro et ligne vintage : deux préamplis 1084 classiques offrent un son chaud et détaillé avec un faible bruit et une faible distorsion.

Égaliseurs à 3 bandes : chaque module comprend des bandes de plateau hautes et basses et une bande médiane commutable avec Q variable.

Filtres passe-haut et passe-bas : les filtres intégrés aident à supprimer les fréquences indésirables et à façonner efficacement le ton.

Entrées et sorties équilibrées par transformateur : fournissent un flux de signal propre et isolé avec une chaleur analogique classique.

Construction authentique : Construit à l'aide de composants et de méthodes d'origine pour des performances vintage authentiques.

Commandes de dérivation de phase et d'égalisation : les commutateurs permettent une inversion de phase rapide et des comparaisons d'entrée/sortie d'égalisation faciles.

Conception de montage en rack durable : logé dans une unité de rack 3U, 19 pouces pour des installations permanentes en studio ou en diffusion.

Spécifications générales :

Configuration en rack deux modules 1084 dans un rack horizontal 3U de 19 pouces

Module de type AMS Neve 1084 préampli ligne micro et égaliseur

Basé sur la conception originale 1084 avec des composants d'origine

Entrée et sortie équilibrées par transformateur et sans terre

Entrée microphone :

Impédance d'entrée sélectionnable 300 ohms ou 1200 ohms

Plage de gain de 80 dB à 20 dB par pas de 5 dB

Transformateur équilibré et sans terre

Entrée de ligne :

Impédance d'entrée 10000 ohms en pont

Plage de gain de 20 dB à moins 10 dB par pas de 5 dB

Transformateur équilibré et sans terre

Sortir:

Sortie maximale supérieure à 26 dBu sous 600 ohms

Impédance de sortie 75 ohms à 1 kHz

Transformateur équilibré et sans terre

Distorsion et bruit :

Distorsion ne dépassant pas 0,07 pour cent de 50 Hz à 10 kHz à une sortie de 20 dBu sous 600 ohms

Réponse en fréquence plus ou moins 0,5 dB de 20 Hz à 20 kHz moins 3 dB à 40 kHz avec sortie égaliseur

Bruit ne dépassant pas moins 83 dBu à tous les réglages de gain de ligne EQ entrée ou sortie Bande passante de 22 Hz à 22 kHz

Bruit d'entrée équivalent meilleur que moins 125 dBu à un gain de 60 dB

Égaliseur haute fréquence :

Type d'étagère

Plage d'amplification et de coupure plus ou moins 16 dB

Fréquences sélectionnables 10 kHz, 12 kHz, 16 kHz

Égaliseur basse fréquence :

Type d'étagère

Plage d'amplification et de coupure plus ou moins 16 dB

Fréquences sélectionnables 35 Hz, 60 Hz, 110 Hz, 220 Hz

Égaliseur de fréquence moyenne :

Type de crête avec Q élevé sélectionnable

Plage d'amplification et de coupure plus ou moins 12 dB ou plus ou moins 18 dB

Fréquences centrales sélectionnables 0,36 kHz, 0,7 kHz, 1,6 kHz, 3,2 kHz, 4,8 kHz, 7,2 kHz

Filtre passe-haut :

Pente 18 dB par octave

Fréquences sélectionnables 45 Hz, 70 Hz, 160 Hz, 360 Hz

Filtre passe-bas :

Pente 18 dB par octave

Fréquences sélectionnables 6 kHz, 8 kHz, 10 kHz, 14 kHz, 18 kHz

Commandes et interrupteurs :

Le commutateur EQL active ou contourne la section d'égalisation

Le commutateur de phase fournit une inversion de phase à 180 degrés à une sortie équilibrée
