Beatrice R4 - Interphone 4 canaux en rack

4 canaux

Un seul utilisateur connecté à l'unité peut écouter et communiquer avec quatre emplacements distincts du réseau. Selon le routage du réseau Dante, les circuits audio entrants et sortants peuvent être situés à des emplacements différents.
VEUILLEZ NOTER QU'IL EXISTE UNE LIMITATION AUX FLUX RÉSEAU ENTRANTS, VOIR '*' DANS LES SPÉCIFICATIONS.

Routage Dante et Partyline

Le routage audio vers/depuis d'autres appareils est configuré à l'aide du contrôleur Dante, qui permet un routage point à multipoint sur les circuits sortants (mais un seul circuit entrant pour chacun des 4 canaux). Une fonction de ligne partagée intégrée permet de router n'importe lequel des 4 circuits entrants vers n'importe lequel des 4 circuits de sortie, facilitant ainsi la configuration des lignes partagées simples et des circuits de groupe plus complexes.

Entrée micro intégrée et micro externe

Un amplificateur de microphone de bonne qualité, au son clair et précis, conçu pour les communications, est installé. Il bénéficie également d'un circuit compresseur/limiteur pour maintenir des niveaux et une intelligibilité constants, même en cas d'excitation excessive de l'opérateur. Cet amplificateur de microphone dispose de deux sources : soit la capsule électret intégrée en façade, qui assure une bonne intelligibilité vocale à distance de travail normale, soit une entrée XLR symétrique pour la connexion de microphones col de cygne externes. Une alimentation fantôme 12 V est également disponible et peut être activée/désactivée selon les besoins.

Haut-parleur intelligible

Quel est l'intérêt d'une unité d'interphone si le haut-parleur intégré est si bon marché que vous ne pouvez pas comprendre ce qu'on vous dit ? Nous avons essayé des centaines d'unités d'entraînement différentes avant de nous arrêter sur celle utilisée dans le Beatrice R4. Nous l'avons choisi car il avait un son beaucoup plus clair et une meilleure réponse en fréquence pour les voix que n'importe quelle autre enceinte du marché qui pourrait tenir dans un sous-rack 1RU.

Volume, panoramique et niveaux entrants

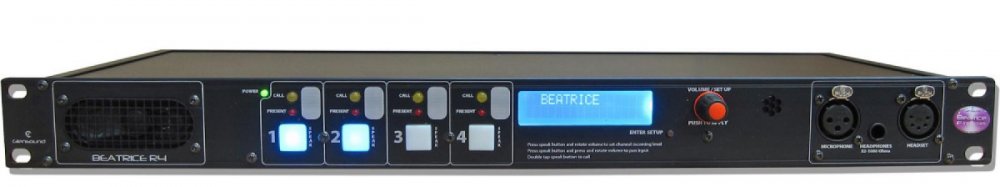

Le panneau avant est doté d'un contrôle de volume et de configuration facile à utiliser. Ce contrôle multifonction permet de gérer au quotidien :
A) Contrôle du volume général (il suffit de tourner le bouton)
B) Niveau du canal entrant (appuyez sur la touche Parler et tournez le bouton simultanément)
C) Panoramique (appuyez sur la touche de parole et appuyez et tournez le bouton simultanément).

Alimentation secteur ou PoE

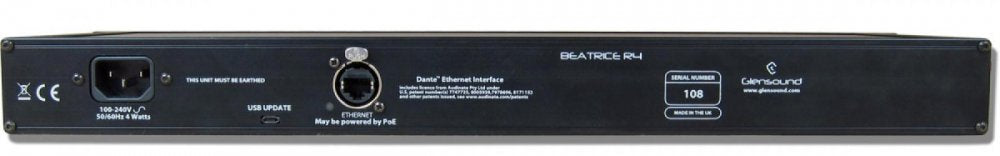

Le Beatrice R4 est équipé d'une alimentation secteur à découpage intégrée à large plage de tension. Dotée d'une prise IEC standard, elle est facile à brancher où que vous soyez dans le monde. Elle peut également être alimentée via le câble Ethernet via PoE (Power over Ethernet) standard, alimenté par un commutateur PoE externe ou un injecteur de puissance.

Sortie casque

Le Beatrice R4 est équipé d'un de nos amplificateurs casque uniques. Il permet d'utiliser des casques à basse ou haute impédance et ajuste automatiquement le niveau de sortie en fonction de l'impédance du casque utilisé. L'amplificateur casque est stéréo et permet de régler les sources vers l'oreille gauche ou droite, au choix. Il peut également alimenter des écouteurs mono via sa sortie stéréo sans aucun problème de performance. La connexion casque s'effectue via une prise jack TRS standard de 6,35 mm, située à l'arrière.

Connecteur de casque

Si vous préférez un casque intercom avec un seul connecteur XLR pour microphone et écouteurs, un connecteur XLR femelle 5 broches est fourni de série. L'entrée microphone de ce connecteur est connectée en parallèle avec le connecteur XLR 3 broches et la sortie casque est connectée en parallèle avec le jack TRS 6,35 mm.
Un connecteur XLR mâle à 4 broches peut être monté sur commande spéciale à la place du connecteur de casque femelle à 5 broches.

Fonction d'appel

Une fonction d'appel simple est intégrée, permettant à l'opérateur d'une unité d'appeler ou d'avertir d'autres utilisateurs qu'il souhaite communiquer avec eux. Pour appeler un autre utilisateur, l'opérateur appuie deux fois sur la touche « Parler » du canal souhaité. Un voyant d'appel jaune vif clignote alors sur le clavier de l'autre utilisateur, et ce jusqu'à ce que l'appel soit pris. Outre le clignotement du voyant à l'appel, un bip sonore peut être programmé pour avertir l'utilisateur qu'un appel entrant lui a été adressé.

Affichage pour la configuration

Pour une configuration simple et intuitive, un écran est présent en façade. Cet écran propose un menu simple permettant de configurer des éléments tels que : la configuration des boutons, le type d'entrée (micro/ligne), le gain du microphone, l'activation/désactivation de l'alimentation fantôme, le niveau de l'effet local (voix personnelle dans le casque), la fonction Partyline/boucle, le mixage/coupure de la fonction Partyline lorsque l'utilisateur parle.

Indicateur de présence

Chaque canal possède sa propre LED rouge qui sert de détecteur de présence sur le circuit audio entrant. Lorsqu'un signal audio est détecté, la LED s'allume et reste allumée pendant un court instant après l'arrêt du signal audio entrant.

Construit pour durer

Le Beatrice R4 est fabriqué à partir d'extrusions d'aluminium sur mesure, légères mais robustes, pour les panneaux avant et latéraux, et de tôles d'aluminium extrudées, légères mais robustes, pour le couvercle et la base. Les panneaux avant et arrière sont anodisés et gravés au laser, tandis que les panneaux latéraux et le couvercle/la base sont recouverts d'un revêtement thermolaqué noir texturé et esthétique.

* QUATRE CIRCUITS AUDIO ENTRANTS

Cet appareil utilise le chipset Ultimo d'Audinate. Ce chipset peut recevoir quatre canaux audio entrants à 48 kHz chacun. Cependant, il ne peut recevoir ces quatre canaux audio que depuis deux emplacements réseau maximum.

INTERFACE RÉSEAU/DANTE

Interface physique : 1 RJ45 Neutrik Ethercon
Fréquence d'échantillonnage audio : 48 kS/s
Taux de transfert : 100 Mbps
Chipset Dante : Ultimo UXT-01-004 (Remarque : Audinate recommande de ne pas utiliser plus de 10 chips Ultimo sur un même réseau, SAUF si un autre périphérique Dante, tel que le module Brooklyn (présent dans les unités Beatrice/Dark à 8 canaux), se trouve sur le même réseau)
Conforme AES67 : Le chipset Audinate Ultimo utilisé est conforme AES67

AUDIO

Plage de gain du micro : +60 à +20 dB
Plage de gain d'entrée de ligne : +10 à -20 dB
Alimentation fantôme : 12 volts
Bruit d'entrée équivalent : -110 dB (20 Hz à 20 kHz pondéré A 300 Ohms)
Impédance du casque : 32 - 1000 Ohms
Niveau de sortie casque maximal : +10 dB sous 600 Ohms
Connecteur casque : prise TRS 6,35 mm (1/4"), peut être connectée en toute sécurité à une prise jack mono TS
Filtre passe-bande : 50 Hz à 15 kHz
Haut-parleur : 8 cm (3,3 po) à large bande, haute efficacité, 10 watts, 130 à 20 000 Hz

CIRCUIT D'APPEL

Fréquence d'appel intrabande : 20 kHz
Amplitude : -20 dBFs
Durée du signal : 2 secondes
Compatibilité : Toutes les unités Glensound Beatrice et Studio Technologies

POUVOIR

Tension secteur : 100 à 240 VCA +/-10 %
Fréquence du secteur : 50 à 60 Hz
Alimentation par Ethernet (PoE) : 48 volts
Consommation : 8 watts
Redondance : le secteur et le PoE sont connectés ensemble pour une redondance sans problème

PHYSIQUE

Mécanique : Tout en aluminium avec panneaux anodisés gravés au laser et côtés et couvercle/base légèrement texturés avec revêtement en poudre noire
Taille : 19", 1RU, 164 mm de profondeur
Poids : 1,5 kg (3,3 lb)
Poids à l'expédition : 3,5 kg
Dimensions d'expédition : 61 x 42 x 12 cm
Carton d'expédition : Carton robuste de qualité export

ENVIRONNEMENT

Température de fonctionnement : 0 à +50 °C (32 à 122 °F)
Température de stockage : -20 à +70 °C (-4 à 158 °F)
Humidité relative : 0 à 95 % sans condensation

ARTICLES INCLUS

Manuel : Physique A5 (Téléchargement .pdf également disponible)
Câble réseau : câble RJ45 vers RJ45 de 2 mètres
