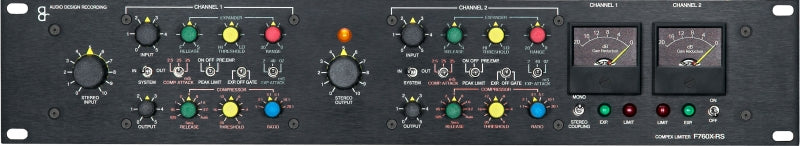

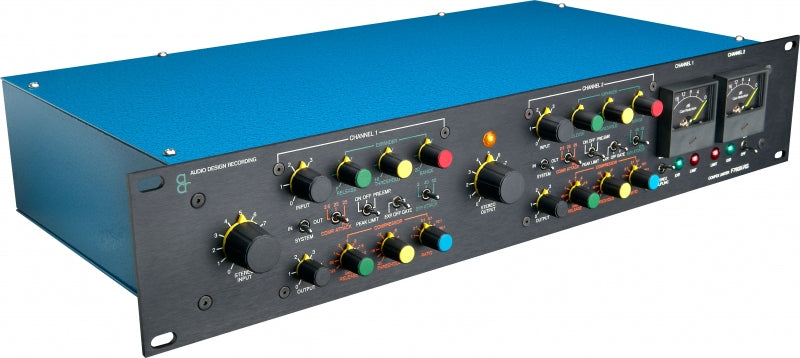

Compex F760X-RS

Contrôle de niveau double canal/stéréo offrant une réduction de gain par compression simultanée avec limiteur de crête et expansion/gate.

Contrôle de seuil de compresseur/limiteur calibré avec précision qui permet à l'utilisateur de « régler » la quantité de compression requise avant que le limiteur de crête ne s'active.

Valeurs de compression commutables de 1:1 (amplificateur), 2:1, 3:1, 5:1, 10:1 et 20:1 (limiteur).

Valeurs d'attaque ultra-rapides du compresseur et de l'expandeur.

Fonction de relâchement automatique à double plateforme - permet une récupération rapide des transitoires sur un relâchement lent « progressif ».

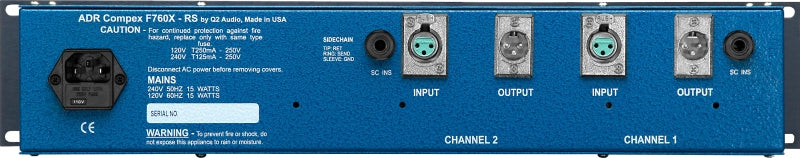

Entrées

XLR 3 broches - asymétrique - (broche 2 chaude). Impédance nominale 10K.

Insertion de chaîne latérale (side chain)

Insertion de chaîne latérale du compresseur : jack 3 pôles normalisé (type B) pointe = retour, bague = envoi, manchon = Ov.

Sortie

XLR 3 broches - asymétrique (broche 2 chaude). Impédance de source < 1; niveau de sortie maximal normalement +18 dBu - asymétrique. Option /T avec transformateurs de symétrisation : +22 dBu, impédance de source < 75.

*Option /T : entrée/sortie symétriques avec transformateurs entièrement isolés, sur commande.

Gain du système

34 dB avec les atténuateurs d'entrée/sortie complètement ouverts. Gain unitaire en mode Bypass.

Seuils

Limiteur de crête : +14 dBu maximum avec sortie non atténuée. Par rapport à un niveau d'entrée non atténué de 20 dBu.

Compresseur

Étalonné par rapport aux seuils du limiteur de crête et gradué de 0 à 20 dB par paliers de 2 dB. (Par rapport au

niveau d'entrée non atténué, cela correspond à -20 dBu à -40 dBu).

Expandeur/porte de bruit

-40 dBu à +14 dBu, par rapport à l'entrée.

Relâchement

Limiteur de crête : 250 ms,

Compresseur : 25 ms, 50 ms, 100 ms, 200 ms, 400 ms, 800 ms, 1,6 s, 3,2 s + fonction de relâchement automatique.

Expandeur/porte de bruit : réglable en continu de 25 ms à 5 s.

Attaque

Limiteur de crête : < 250uS pour un contrôle à 100 % des dépassements, sans aucune surlimitation (mesuré à 1 kHz pour 10 dB de réduction de gain).

Compresseur : 250uS, 2,5 ms, 25 ms.

Expandeur/porte de bruit : 20uS, 2 ms, 40 ms.

Distorsion

Mesurée à 1 kHz pour 10 dB de compression et un temps de relâchement de 3,2 s.

Compresseur : au seuil de +10 dBu <0,1 % (typiquement 0,04 %).

Limiteur de crête : au seuil de +14 dBu <0,3 %.

Réponse en fréquence

Asymétrique : 30 Hz à 20 kHz, +0 dB, -0,5 dB.

Symétrique (option /T) : < -1 dB à 30 Hz et 20 kHz.

Rapport signal/bruit

Par rapport au niveau de seuil du limiteur de crête réglé par l'atténuateur de sortie : meilleur que -80 dB; avec l'expandeur en fonction, meilleur que -87 dB

(Mesuré avec un filtre passe-bas -3 dB à 25HKz).

Appariement stéréo

Appariement des tensions de commande des sections compresseur et expandeur à ±1 dB près, donc aucun déplacement de l'image stéréo en fonctionnement.

Fonctionnement du limiteur de crête sélectionnable

Limiteur de crête activé, désactivé ou préaccentuation (constante de temps de 50uS).

Indicateurs

Vumètre de réduction de gain globale gradué de 0 à 20 dB par divisions de 4 dB. Échelle blanche sur fond noir avec aiguille jaune.

Limiteur de crête en fonction : voyant rouge.

Compresseur en fonction : voyant orange.

Expandeur/porte de bruit en fonction : voyant vert.

Alimentation

110 V à 240 V c.a. 50/60 Hz - tension de fonctionnement sélectionnable : 110 à 120 V et 220 à 240 V.

Dimensions

482,6 mm (19) de largeur x 88,9 mm (2U) de hauteur x 229 mm de profondeur.

Poids

3,5 kg (net).
