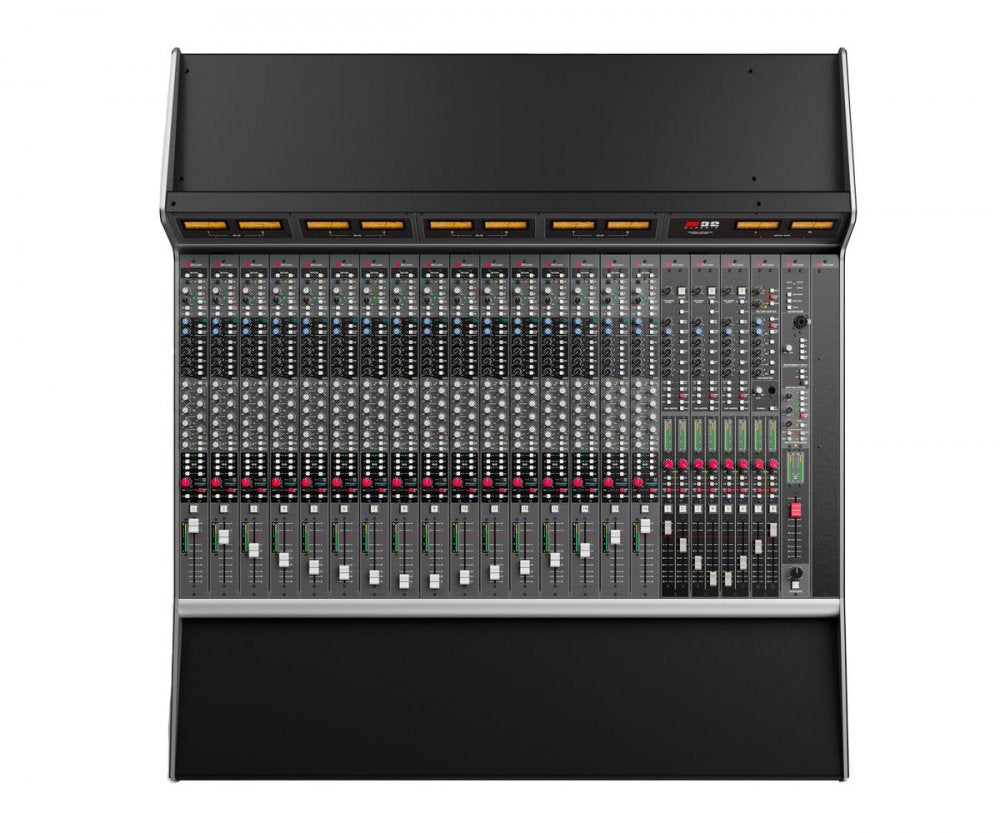

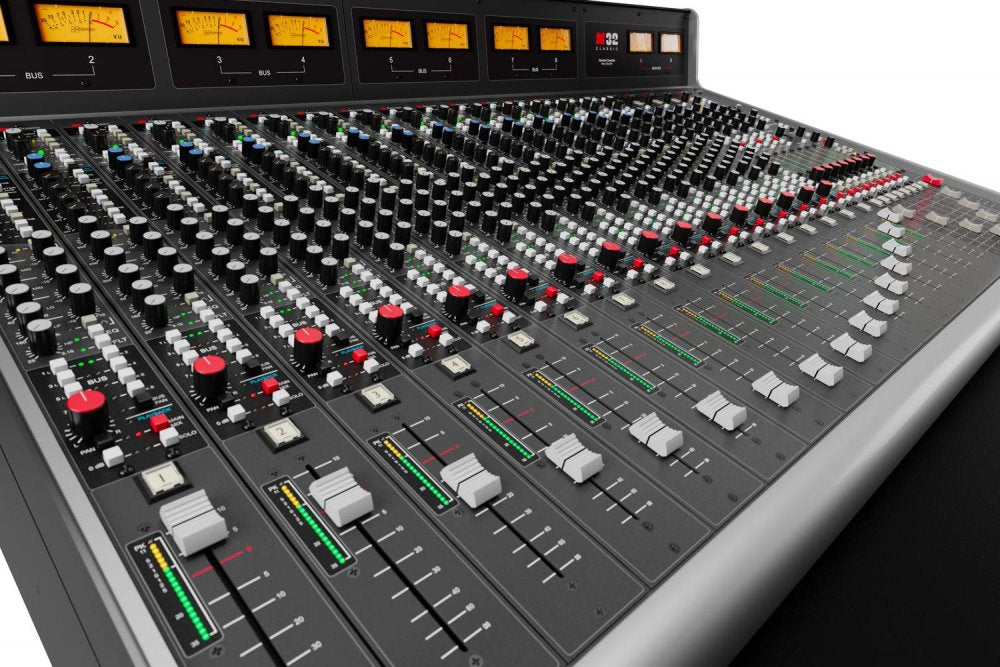

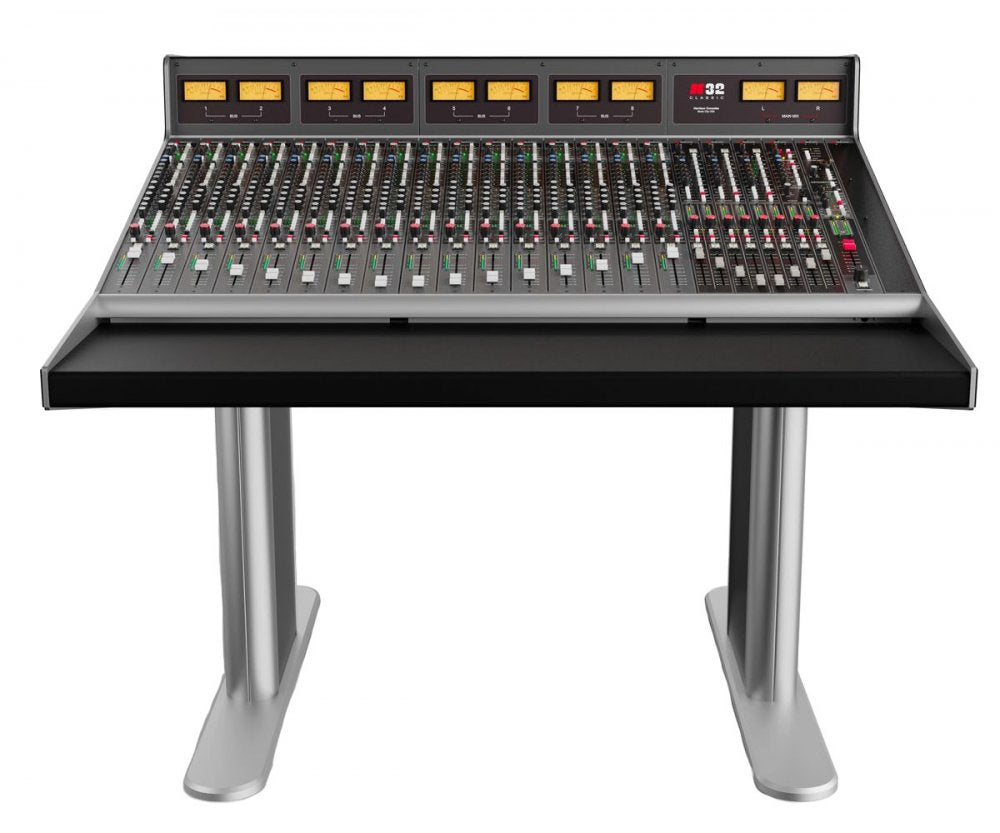

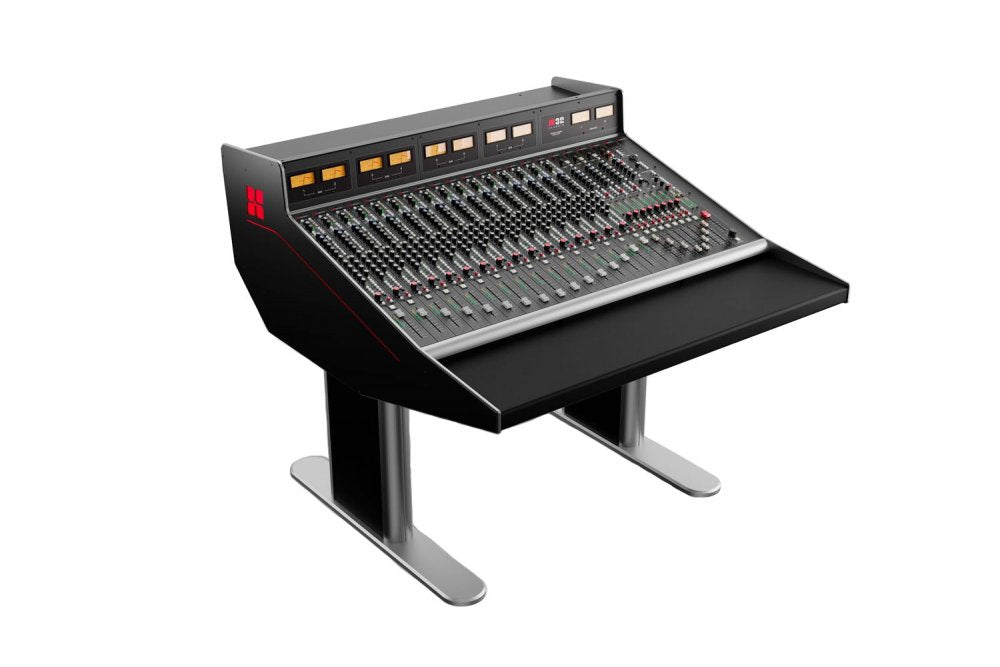

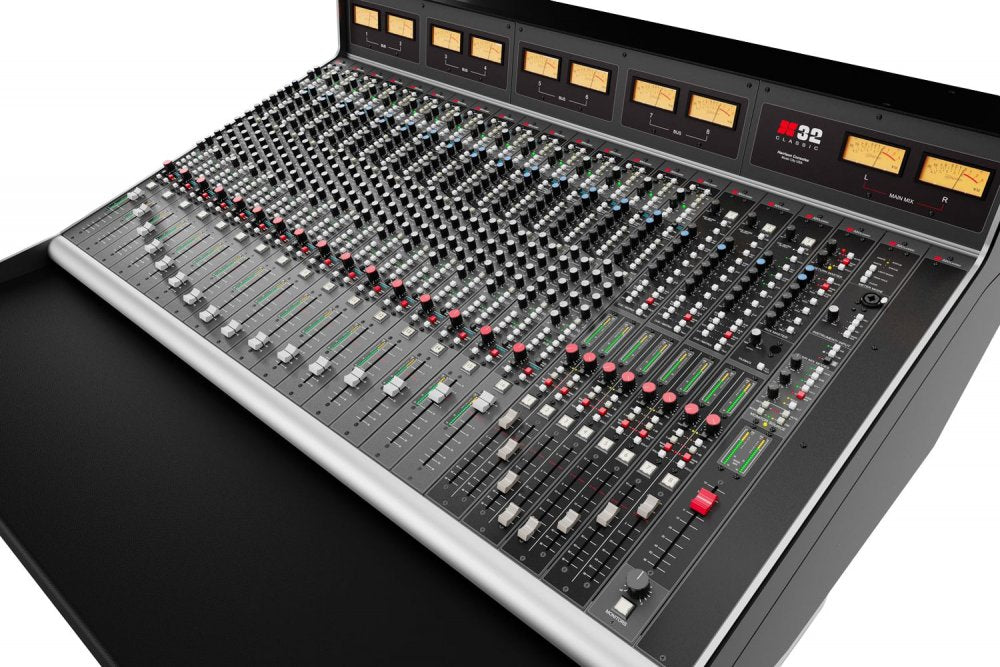

Console 32Classic 16Ch, pré-câblée pour Dante

Console analogique 16 canaux avec égaliseur 4 bandes Harrison 32C et filtres HP/LP sur chaque canal.

Préamplis micro symétriques par transformateur et sortie de mixage stéréo principale symétrique par transformateur.

Intégration Dante pré-câblée via des convertisseurs AN/NA de qualité professionnelle intégrés ; interface Ethernet directe vers un DAW.

Deux cartes Dante/convertisseur internes fournissent 32 entrées x 32 sorties par carte à 96 kHz ; elles apparaissent comme deux périphériques sur le réseau Dante et sont combinées en une seule liaison Ethernet.

Les pré-connexions d'usine typiques incluent les sorties directes des canaux et la lecture sur la carte Dante du canal, ainsi que les liens de section principale pour le mixage principal, le cue/la matrice, les entrées Dante du moniteur et les entrées du moniteur surround.

Toutes les E/S analogiques sont entièrement équilibrées sur des connecteurs DB25 avec brochage Tascam AES59 ; les connecteurs dupliqués vous permettent d'accéder aux sorties analogiques tout en alimentant Dante.

Les cartes convertisseur/Dante comprennent des ports RJ45 Dante, une entrée word clock TTL et un commutateur Ethernet intégré.

Console optimisée pour les flux de travail DAW avec modes d'enregistrement/mixage en ligne, inserts, sorties directes, auxiliaires, groupes et verrouillage du fader à 0 dB.

Section de moniteur complète avec plusieurs entrées externes et capacité surround 11.1 ou 7.1.4.

Entrée micro/instrument du panneau avant assignable à n'importe quel canal pour des overdubs rapides.

Spécifications générales :

Configuration de la console 16 canaux Harrison 32Classic pré-câblée pour Dante

Bandes d'entrée de type module 32C avec préamplis micro symétriques par transformateur et égaliseur quatre bandes 32C

Fonctionnement en ligne ou divisé avec insertion de canal et sortie directe sur chaque canal

Alimentation interne universelle et refroidissement sans ventilateur

Entrée microphone :

Plage de gain de 20 dB à 70 dB par incréments progressifs

Bruit d'entrée équivalent meilleur que moins 129 dBu

Transformateur équilibré et sans terre

Entrée de ligne :

Impédance d'entrée 10 kohms en pont

Plage de réglage plus ou moins 9,5 dB

Niveau d'entrée maximal plus 24 dBu

Transformateur équilibré et sans terre

Sortir:

Niveau de sortie maximal plus 24 dBu

Impédance de sortie 30 ohms typique

Sortie de mixage principal 75 ohms lorsque le transformateur de sortie est engagé

Équilibré et sans terre

Distorsion et bruit :

THD à 50 dB gain inférieur à 0,01 pour cent

Réponse en fréquence de 20 Hz à 20 kHz plus ou moins 0,25 dB

THD de A à D et de D à A plus N inférieur à 0,01 pour cent à plus 4 dBu

Égaliseur haute fréquence :

Étagère de type 32C

Programme de plage d'amplification et de coupure dépendant du Q musical

Égaliseur basse fréquence :

Étagère de type 32C

Programme de plage d'amplification et de coupure dépendant du Q musical

Égaliseur de fréquence moyenne :

Deux médiums balayables de type à crête à 32 °C

Comportement Q proportionnel musical

Filtres passe-haut et passe-bas :

Passe-haut et passe-bas à variation continue par canal

Réglable pour éliminer les grondements et le contenu ultra élevé

Bus et envois auxiliaires :

Bus de groupe 8 mono assignables

Aux envoie 4 mono plus 1 signal stéréo

Sortie directe par canal commutable pré ou post fader

Surveillance:

Section de surveillance de salle de contrôle jusqu'à 12 haut-parleurs, y compris les configurations 7.1.4

Entrées de moniteur externe et sorties de moniteur alternatives sur la section principale

Fonctions Talkback et Slate

Section Dante et Convertisseur :

Interface Dante pré-câblée en usine intégrée aux points de canal et de bus

Deux cartes convertisseur et Dante chacune 32 entrées par 32 sorties

Capacité totale Dante 64 x 64 à 44,1 ou 48 kHz ou 32 x 32 à 88,2 ou 96 kHz

Port réseau Dante RJ45 unique avec entrée word clock sur BNC

Mappage typique de la lecture Dante vers les canaux 1 à 16 et les sorties directes Dante des canaux 1 à 16

Performances du convertisseur :

Niveau d'entrée maximal de A à D plus 24 dBu

THD A à D plus N inférieur à 0,01 pour cent à plus 4 dBu

Niveau de sortie maximal de D à A plus 24 dBu

D à A THD plus N inférieur à 0,01 pour cent à plus 4 dBu

Réponse en fréquence de 20 Hz à 20 kHz plus ou moins 0,25 dB

E/S et connectivité :

Brochage DB25 Tascam pour les groupes de sorties directes analogiques, matrice de repère secteur, auxiliaire et moniteur IO

Port réseau principal RJ45 Dante

Entrée word clock BNC 75 ohms

Commandes et interrupteurs :

Faders de canal de 100 mm avec solo et mute

Égaliseur de canal en entrée ou en sortie et filtre en entrée ou en sortie

Commutateurs d'affectation de bus et sélection de sortie directe avant ou après

Sélection de la source du moniteur, sélection des enceintes et commandes de gradation
