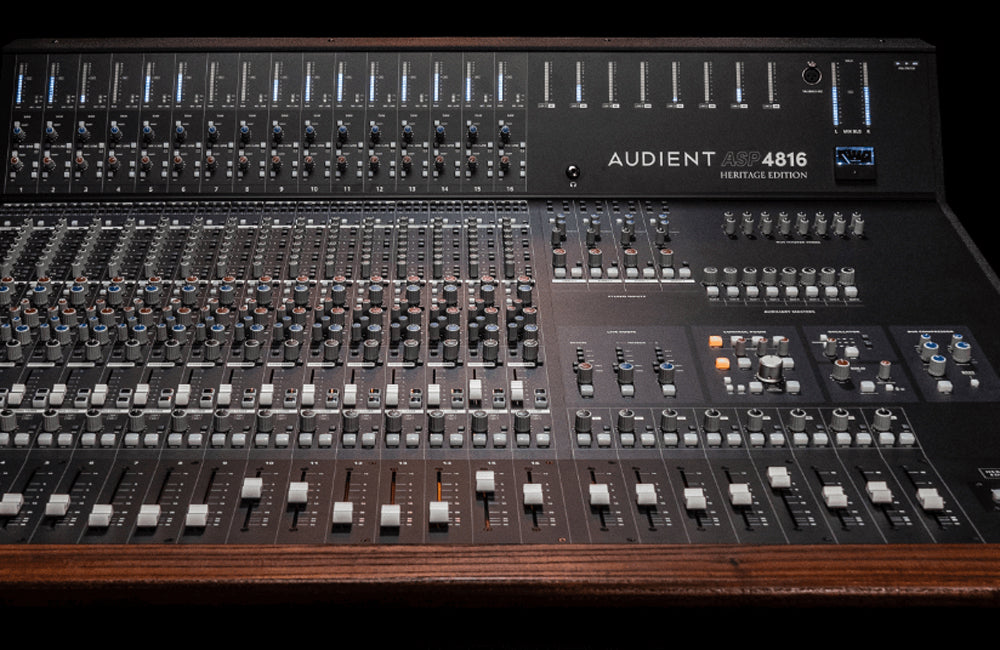

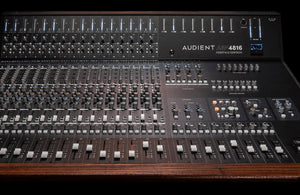

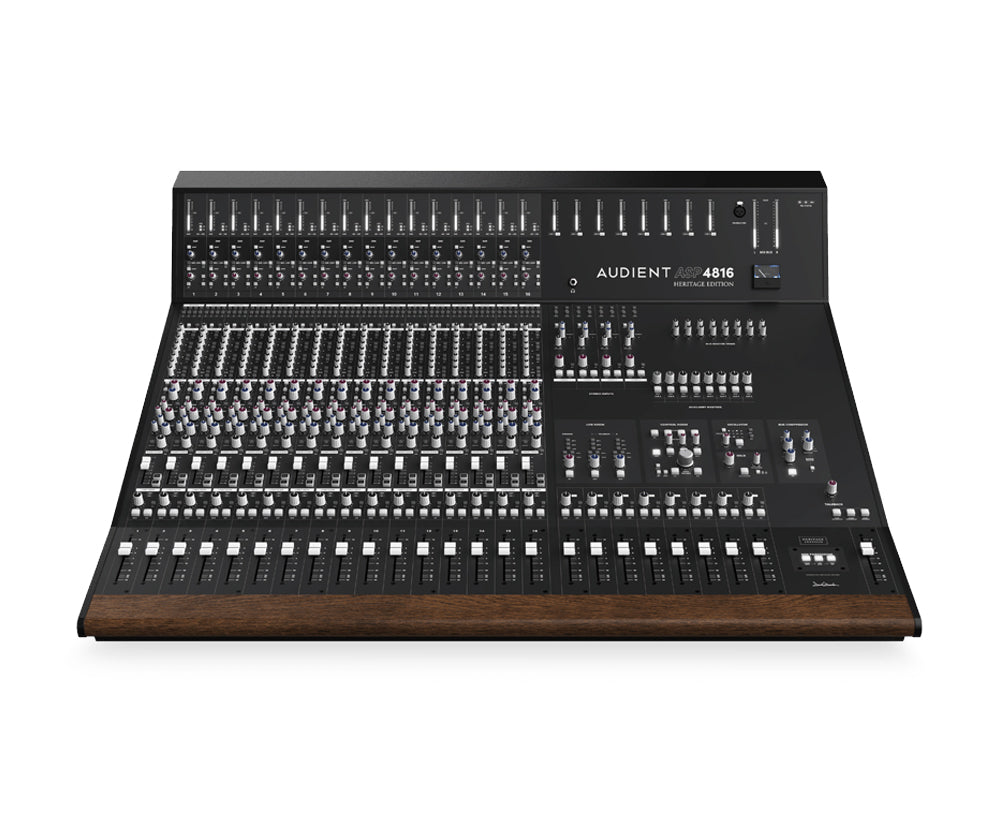

ASP4816-HE

Class-A Microphone Preamps
Deliver clean, detailed, and transparent audio with excellent clarity for professional recording.

Flexible In-Line Architecture
Allows recording and mixing signals to share the same channel strip, providing greater flexibility and control over your workflow.

Dual Fader Signal Paths
Independent short and long faders allow simultaneous recording and monitoring, with flexible signal routing between them.

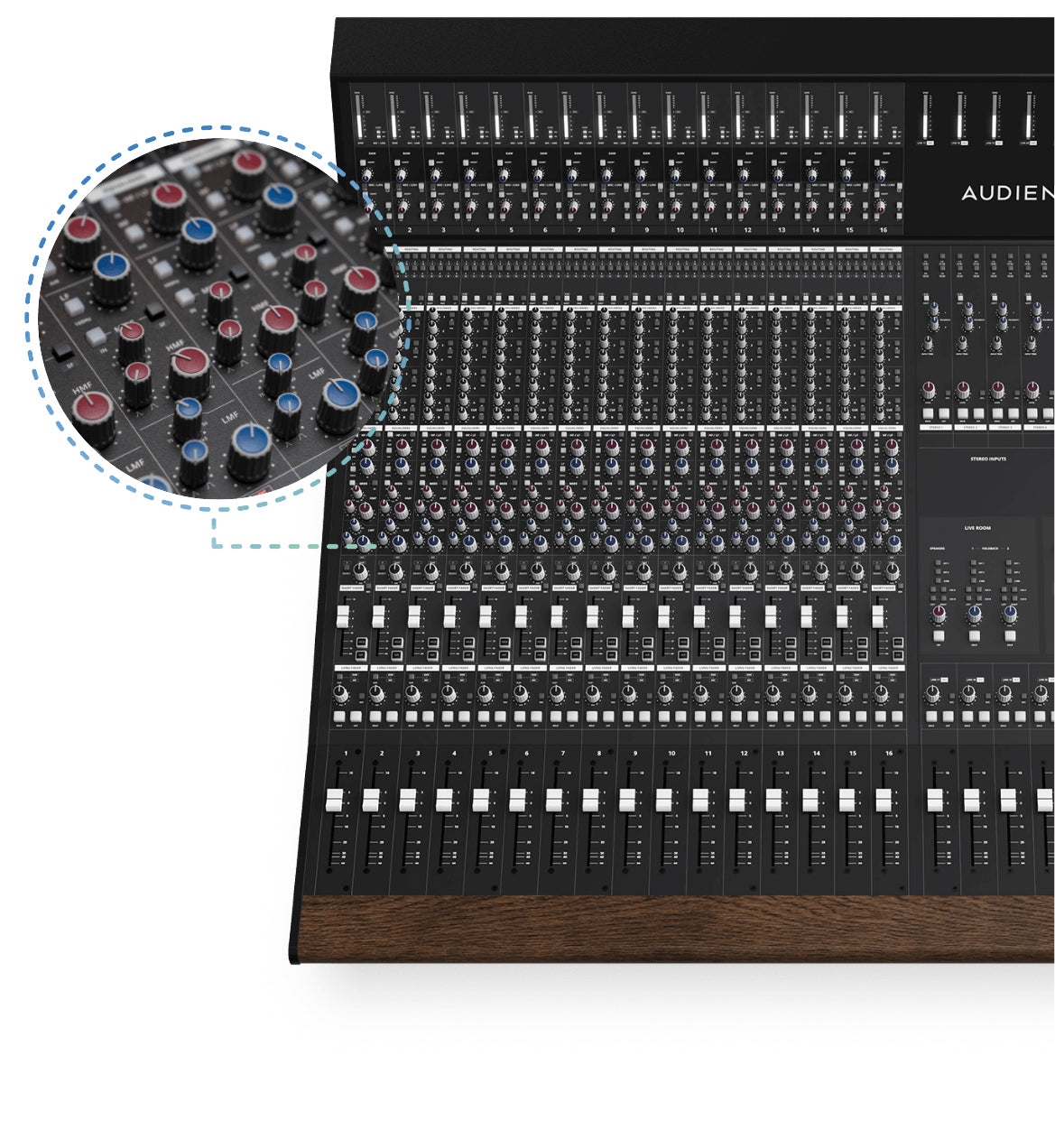

Four-Band Equaliser
Provides precise tonal shaping with adjustable high, low, and mid-frequency controls for both recording and mixing.

Heritage Analogue Summing
Features John Hardy mix bus amplifiers that deliver exceptional clarity, punch, and depth to your mixes.

Transformer Drive Processing
Adds analogue warmth, richness, and punch using Carnhill output transformers for a fuller, more characterful sound.

Low Bump and High Lift
Enhances low-frequency weight and high-frequency clarity, adding depth, sparkle, and presence to the overall mix.

Built-In Stereo Bus Compressor
Provides smooth dynamic control to help glue individual tracks together and create a cohesive final mix.

Flexible Multitrack Routing
Allows signals to be routed independently to recording outputs, making complex recording and mixing sessions easier to manage.

Subgroup Mixing
Enables multiple channels to be combined and controlled together for easier mixing and group processing.

Auxiliary Sends
Provides flexible routing to external effects processors and monitoring systems, with independent level control.

Dedicated Cue Mixes
Allows customised monitoring mixes for performers, ensuring comfortable and effective recording sessions.

Stereo Effects Returns
Connects external effects processors without occupying main channel strips, preserving available mixing channels.

External Processing Integration
Dedicated insert points allow external compressors, equalisers, and other processors to be integrated directly into the signal path.

Advanced Control Room Monitoring
Allows easy switching between multiple speaker systems, with dedicated level adjustments and monitoring controls.

Comprehensive Solo Functions
Offers flexible solo modes for checking individual channels, adjusting sounds, and evaluating signals within a mix.

High-Resolution LED Metering
Provides clear visual feedback of signal levels across inputs, subgroups, and master outputs to help maintain optimal recording levels.

Integrated Talkback System
Enables direct communication with performers through studio speakers, headphone mixes, and recording outputs.

High-Fidelity Headphone Output
Provides clear, detailed headphone monitoring for critical listening and mix evaluation.

Built-In Test Oscillator
Simplifies signal routing checks, speaker testing, and studio equipment alignment.

External Monitor Controller Integration
Allows compatible external monitoring systems to follow the console's solo and dim functions for a more unified workflow.

Professional Analogue Connectivity
Provides balanced audio connections for reliable integration with recording interfaces, studio equipment, and external processors.

General Specifications
Device Type: Professional Analogue Recording and Mixing Console
Console Architecture: In-Line, Dual Signal Path
Channel Strips: 16
Mic/Line Input Channels: 16
DAW Return Channels: 16
Additional Line Inputs: 8 (Via Subgroup Insert Returns)
Stereo Effects Returns: 4
Microphone Preamplifiers: 16 Class-A Discrete
Multitrack Buses: 16
Subgroups: 8
Stereo Mix Bus: 1
Auxiliary Sends: 6
Cue Sends: 2
Total Auxiliary Outputs: 8
Channel Signal Paths: Short Fader (SF) and Long Fader (LF)
Input Path Switching: Mic/Line and DAW FLIP
Mix Bus Summing Amplifiers: John Hardy 990C+ Discrete Op-Amps
Output Transformers: 2 Carnhill Transformers

Microphone and Line Inputs
Microphone Input Type: Balanced XLR
Line Input Type: Balanced TRS
DAW Return Input Type: Balanced TRS
Microphone Gain Range: +6 to +60 dB
Line Input Gain Range: -14 to +40 dB
DAW Input Trim Range: ±15 dB
Phantom Power: +48 V, Individually Switchable
Polarity Reversal: Switchable
High-Pass Filter: Switchable
Mic/Line Insert: Switchable Send and Return
DAW Insert: Switchable Send and Return
Maximum Microphone Input Level: Greater Than +21 dBu (Minimum Gain)
Maximum Line Input Level: +30 dBu (Minimum Gain)
Maximum Insert Return Level: Greater Than +21 dBu

Channel Equalization
EQ Type: 4-Band Analogue Equalizer
High-Frequency Band: Shelving
High-Frequency Selection: 10 kHz / 18 kHz
High-Frequency Gain: ±15 dB
Low-Frequency Band: Shelving
Low-Frequency Selection: 50 Hz / 100 Hz
Low-Frequency Gain: ±15 dB
High-Mid Band: Fully Parametric
High-Mid Frequency Range: 450 Hz – 20 kHz
High-Mid Gain: ±15 dB
Low-Mid Band: Fully Parametric
Low-Mid Frequency Range: 50 Hz – 1.5 kHz
Low-Mid Gain: ±15 dB
Mid-Band Q Range: 0.65 – 3.8
Mid-Band Bandwidth: 0.4 – 2 Octaves
EQ Section Assignment: Independent HF/LF and Mid-Band Routing to SF or LF Paths
EQ Bypass: Independent HF/LF and Mid-Section Switching

Routing and Auxiliary Sends
Multitrack Routing: 16 Assignable Buses
Routing Selection: 8 Routing Switches with Shift Access to Buses 9–16
Subgroup Routing: Buses 1–8
Bus Master Trim Range: ±10 dB
Auxiliary Sends: 6 Mono
Cue Sends: 2 Mono (A and B)
Auxiliary Source Selection: SF or LF Path
Auxiliary Send Modes: Pre-Fader / Post-Fader
Auxiliary Linking: Aux 3/5 to Aux 1; Aux 4/6 to Aux 2
Stereo Bus Assignment: Independent SF and LF Mix Routing
Bus Panning: Odd/Even Bus Pairs
Stereo Effects Return Routing: Multitrack Buses, Stereo Mix and Foldback
Stereo Effects Return Trim: ±20 dB
Subgroup Controls: Fader, Pan, Solo, Cut and Mix Assignment
Subgroup Inserts: 8 Send/Return Pairs

Mix Bus Processing
Mix Bus Processor: Analogue Transformer Drive and Tone Processing
Transformer Drive: Switchable Carnhill Output Transformer Stage
Low Bump: Low-Frequency Boost Around 60 Hz
High Lift: High-Frequency Boost Around 20 kHz
Low Bump / High Lift Operation: Active with Transformer Drive Engaged
Mix Bus Compressor: Integrated Stereo Analogue Compressor
Compressor Threshold Range: -20 to +20 dBu
Compressor Ratios: 2:1, 4:1, 10:1
Compressor Attack Range: 0.1 – 30 ms, 6 Steps
Compressor Release Range: 0.1 – 2.4 s, 5 Steps
Automatic Release: Available
Compressor Makeup Gain: Up to 40 dB
Compressor Sidechain Filter: 350 Hz High-Pass (Bass Expand)
Compressor Gain Reduction Meter: Analogue
Compressor Bypass: Switchable
Compressor Signal Position: Post Mix Insert, Pre Master Fader

Monitoring and Talkback
Control Room Speaker Outputs: 4 Stereo Pairs (Main, Alt 1, Alt 2, Alt 3)
Control Room Source Selection: Mix, DAW, External 1, External 2
Alternate Speaker Level Trims: Independent
Control Room Mono: Switchable
Control Room Dim Attenuation: 15 dB
Control Room Cut: Independent Left/Right and Master Cut
Studio Loudspeaker Output: 1 Stereo Pair
Stereo Foldback Outputs: 2
Foldback Source Selection: External 1, External 2, Control Room, Cue A, Cue B
Foldback Solo: AFL
Headphone Output: Dedicated High-Fidelity Output
Headphone Source: Alternate Monitor Output 3
Headphone Level Control: Main Monitor Volume and Alt 3 Trim
Talkback Input: XLR
Talkback Phantom Power: +48 V, Enabled by Default
Talkback Routing: Multitrack Buses, Studio Loudspeakers, Artist Foldback
Talkback Remote Control: Latching Footswitch Inputs
Talkback Monitor Dim: Automatic

Solo and Oscillator
Solo Modes: PFL, AFL, Solo-In-Place
Solo-In-Front: Adjustable Solo-to-Mix Balance
Oscillator Frequencies: 40 Hz, 1 kHz, 10 kHz, 15 kHz
Oscillator Level: Adjustable
Oscillator Routing: Multitrack Buses 1–16 or Stereo Mix Bus

Metering
Main Stereo Output Meters: 2 × 30-Segment Peak Reading
DAW Input Meters: 16 × 20-Segment Peak Reading
Mic/Line Input Meters: 16 × 3-Segment Peak Reading
Subgroup Meters: 8 × 20-Segment Peak Reading
Input Meter Source Switching: Mic/Line and DAW
Meter Reference Level: 0 VU = +4 dBu
Digital Alignment Reference: 0 dBFS = +18 dBu
Meter Overload Indication: +20 dBu
Power Supply Indicators: +18 V, -18 V, +48 V

Audio Performance
Microphone-to-Mix Frequency Response: +0 / -0.3 dB, 20 Hz – 20 kHz (6–40 dB Gain)
Line-to-Mix Frequency Response: +0 / -0.3 dB, 20 Hz – 20 kHz (0 dB Gain)
Microphone Input THD: Less Than 0.005% at 1 kHz, +20 dB Output
Line Input THD: Less Than 0.005% at 1 kHz, +20 dB Output
Tape Input THD: Less Than 0.003% at 1 kHz, +20 dB Output
Microphone CMRR: 70 dB (Minimum Gain), 75 dB (Maximum Gain)
Short Fader Mute Attenuation: Greater Than 90 dB
Long Fader Mute Attenuation: Greater Than 90 dB
Mix Assignment Isolation: Greater Than 90 dB
Bus Assignment Isolation: Greater Than 90 dB

Audio Connections
Microphone Inputs: 16 × XLR
Line Inputs: 16 × TRS
DAW Returns: 16 × TRS
Mic/Line Inserts: 16 × TRS Send/Return Pairs
DAW Inserts: 16 × TRS Send/Return Pairs
Stereo Effects Returns: 4 × Stereo TRS Pairs
Subgroup Inserts: 8 × TRS Send/Return Pairs
Additional Line Inputs: 8 × TRS (Shared with Subgroup Insert Returns)
Multitrack Outputs: 2 × DB25 (16 Channels)
Subgroup Outputs: 1 × DB25 (8 Channels)
Stereo Mix Outputs: 3 × Stereo XLR Pairs
Stereo Mix Inserts: 1 × Stereo TRS Send/Return Pair
Control Room Outputs: 4 × Stereo XLR Pairs
Studio Speaker Outputs: 1 × Stereo XLR Pair
Foldback Outputs: 2 × Stereo XLR Pairs
Auxiliary Outputs: 6 × Balanced TRS
Cue Outputs: 2 × Balanced TRS
Monitor Inputs: 3 × Stereo XLR Pairs
Talkback Input: XLR
Headphone Output: Dedicated Jack
Integration Port: DB25
DB25 Wiring Standard: Tascam
XLR Pin Configuration: Pin 1 Ground, Pin 2 Positive, Pin 3 Negative

External Integration
Control Room Output Feed: Stereo
Guide Track Output: Stereo, Sourced from Aux 5 and 6
Remote Dim Status Output: Approximately 12 V DC When Active
Remote Solo Status Output: Approximately 12 V DC When Active
Integration Interface: Tascam-Standard DB25

Electrical Specifications
Power Supply Type: Internal Switch-Mode
AC Input Voltage: 90–264 V
Power Connection: IEC Mains Inlet
Mains Fuse: T2A Slow-Blow
Internal Audio Supply Rails: ±18 V DC
Phantom Power Rail: +48 V DC
Power Supply Cooling: Passive

Dimensions
Width: 1090 mm
Depth: 995 mm
Height: 335 mm

Included Components
Mixing Console: 1
IEC Power Cord: 1
Operating Manual: 1
