4x4

Quatre entrées micro/ligne
Accepte jusqu'à quatre sources micro ou niveau ligne indépendantes pour une distribution flexible du signal.

Seize sorties symétriques
Distribue l'audio vers plusieurs destinations simultanément tout en conservant une qualité de signal propre et constante.

Préamplis micro de qualité studio
Les préamplis micro intégrés offrent une amplification propre et transparente pour les applications professionnelles de concert et de diffusion.

Contrôle de gain variable
Le réglage de gain indépendant sur chaque canal permet un ajustement précis des niveaux d'entrée.

Commutation micro/ligne
Chaque canal peut être configuré pour des sources micro ou niveau ligne afin de s'adapter aux différents types de signaux.

Alimentation fantôme 48V
Fournit une alimentation fantôme commutable pour les microphones à condensateur qui en ont besoin.

Indicateurs de niveau d'entrée
Des indicateurs LED dédiés sur chaque canal offrent une surveillance visuelle claire des niveaux de signal entrants.

Monitoring au casque
La sortie casque intégrée avec sélection de canal permet une vérification rapide du signal sans équipement externe.

Répartition active du signal
Maintient des niveaux de sortie constants et une performance fiable, même lors de l'utilisation de longs câbles.

Isolation par transformateur en option
Les sorties isolées par transformateur aident à éliminer les boucles de masse, à réduire les interférences et à améliorer l'isolation du système.

Routage de sortie flexible
La liaison configurable permet un fonctionnement en tant que plusieurs répartiteurs indépendants ou en tant que boîtier de presse à haut rendement à partir d'une seule entrée.

Fonctionnement en boîtier de presse
Peut distribuer une source micro ou ligne vers plusieurs sorties, ce qui le rend idéal pour les conférences de presse et les événements médiatiques.

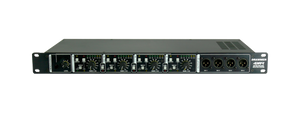

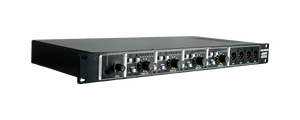

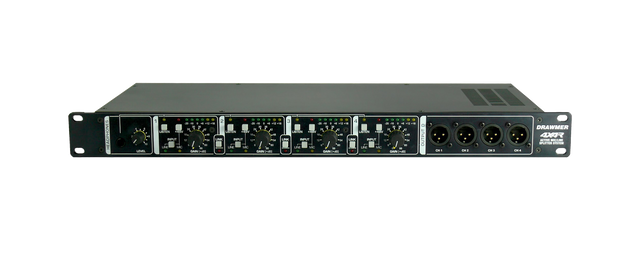

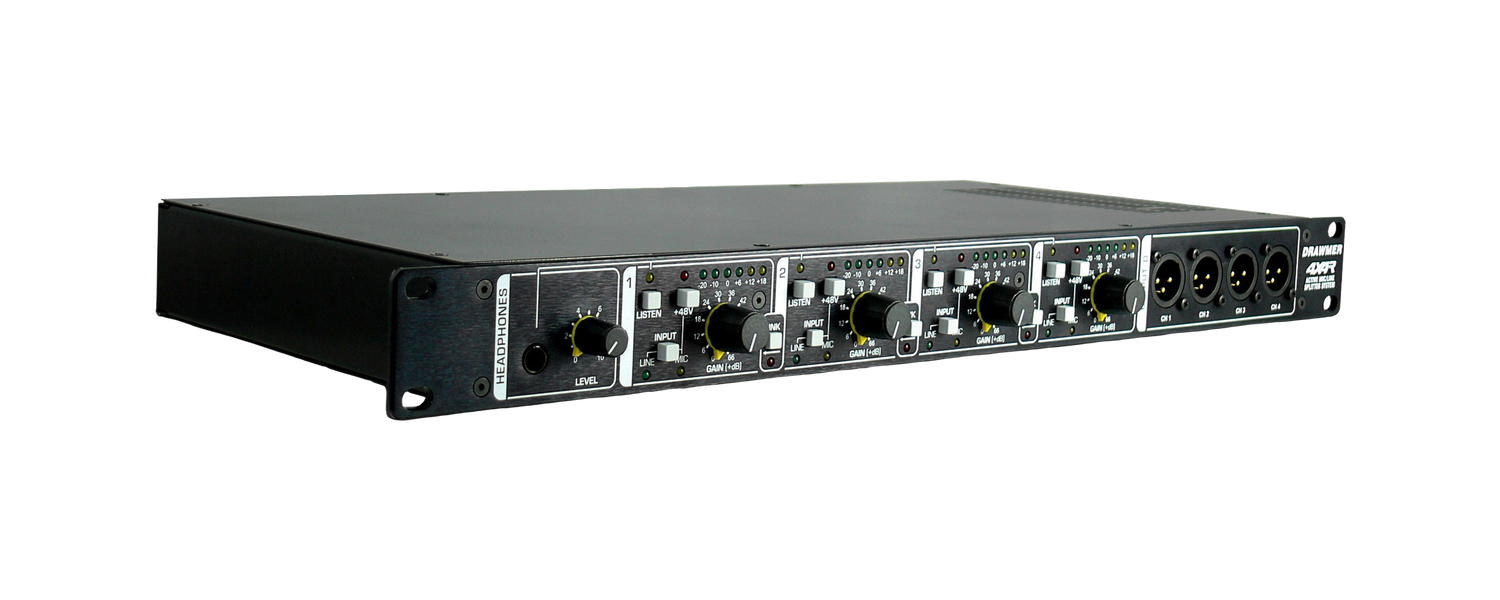

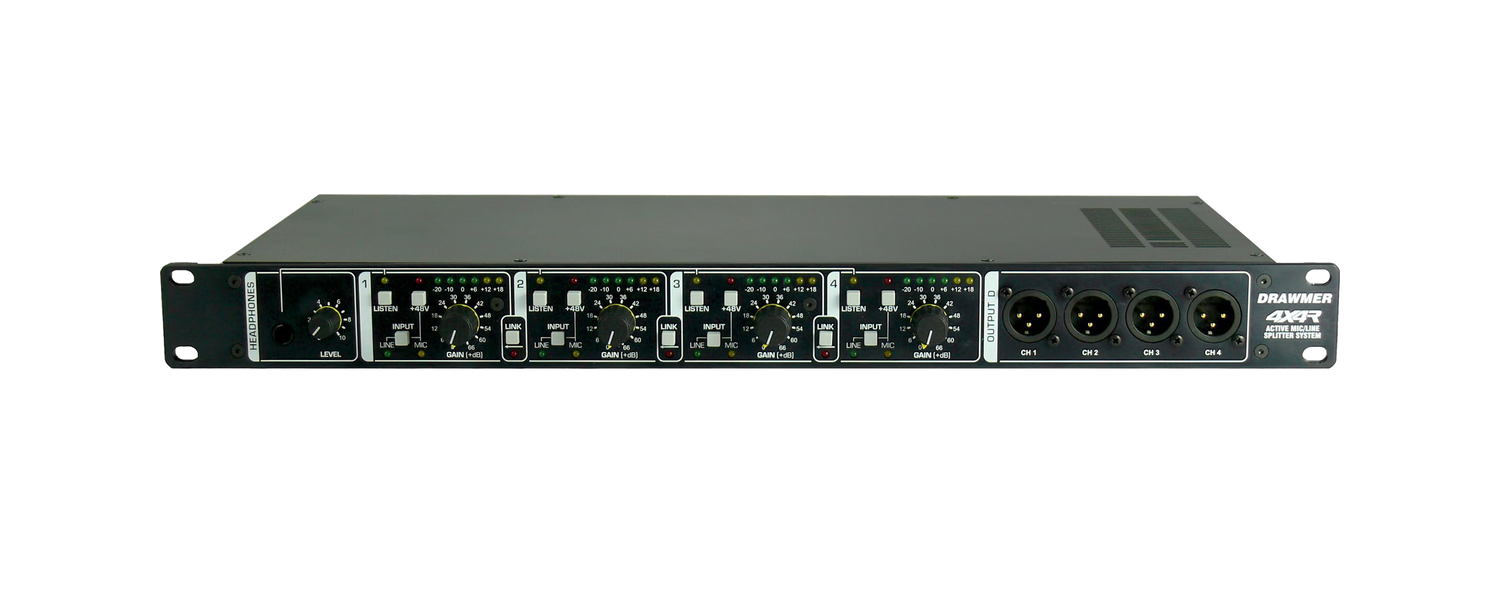

Conception professionnelle montable en rack
Le châssis compact 1U offre une solution fiable pour les installations fixes, les systèmes en tournée et les environnements de diffusion.

Conçu et fabriqué à la main au Royaume-Uni
Conçu et fabriqué par Drawmer pour une performance audio professionnelle fiable.

Spécifications générales
Type d'appareil : Splitter de signal micro/ligne actif montable en rack
Canaux : 4 entrées, 16 sorties
Format rack : 1U, rack 19 pouces
Applications : Sonorisation live, diffusion, sports, enregistrement, conférences de presse, événements d'entreprise
Modes de configuration : 1×1-entrée/16-sorties, 2×1-entrée/8-sorties, 1×1-entrée/12-sorties + 1×1-entrée/4-sorties, 4×1-entrée/4-sorties
Monitoring casque : Oui
Fabrication : Conçu et fabriqué à la main au Royaume-Uni

Spécifications d'entrée
Entrées : 4 entrées micro/ligne XLR symétriques
Niveau d'entrée maximal : +21 dBu
Impédance d'entrée (Micro) : 1 kΩ
Impédance d'entrée (Ligne) : 4,1 kΩ
Commutation Micro/Ligne : Oui
Alimentation fantôme : +48 V par canal
Plage de gain : 0 dB à +66 dB par paliers de 6 dB
Mesure d'entrée : Bargraphe à 6 LED par canal

Spécifications de sortie

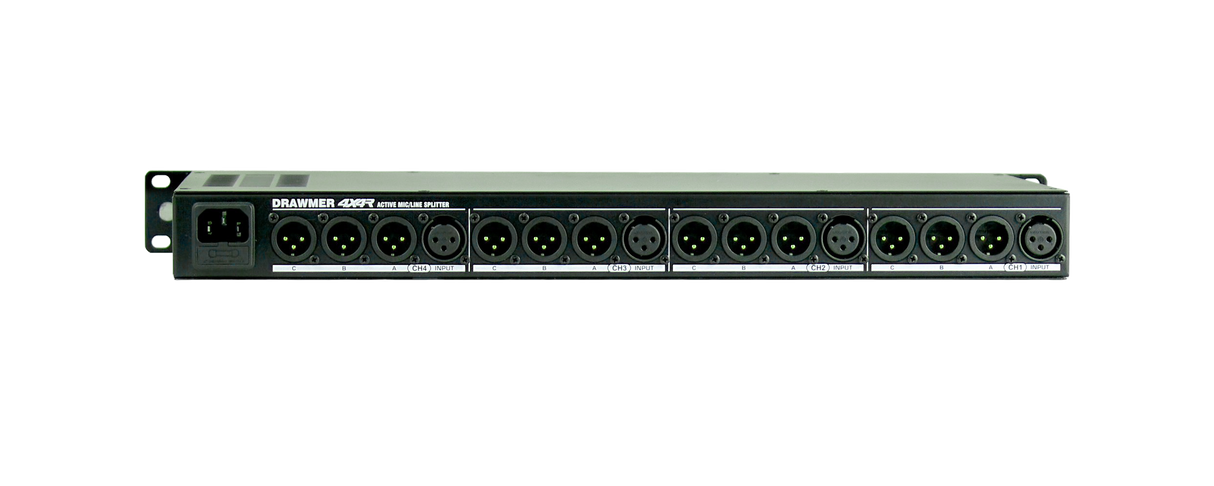

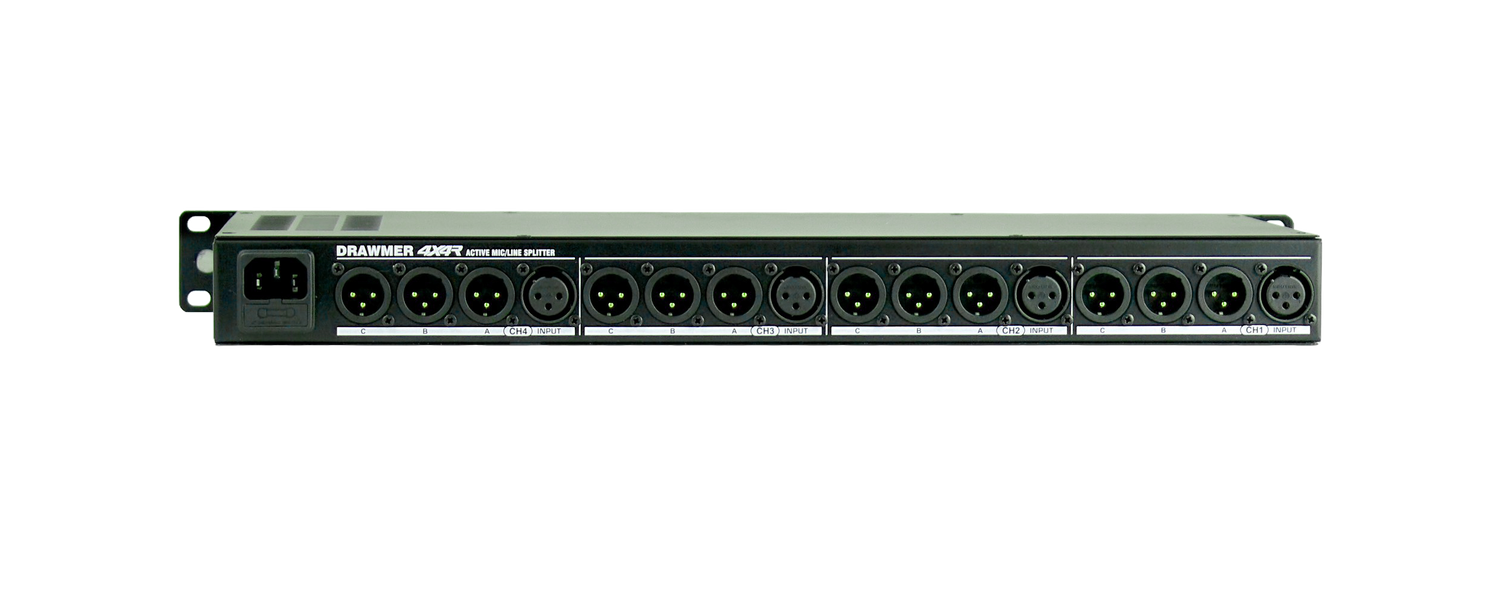

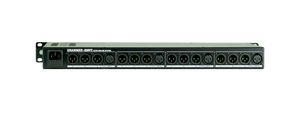

Sorties : 16 sorties XLR symétriques (4 par canal)
Niveau de sortie maximal : +21 dBu
Impédance de sortie : 50 Ω
Isolation de sortie : Isolation par transformateur en option
Indicateur d'état du transformateur : LED

Performances audio
Réponse en fréquence : 13,4 Hz à 46 kHz (-1 dB)
Réponse en fréquence : 8 Hz à 85 kHz (-3 dB)
Bruit équivalent en entrée : -128 dBu
DHT : 0,005 % à +4 dB en entrée ligne
Bruit de ligne (bande audio) : -100 dBu
Bruit de ligne (bande complète) : -93 dBu
Diaphonie : >87 dB à 20 kHz

Fonctionnalités
Split de signal actif : Oui
Système de liaison : Oui
Sortie de monitoring casque : Jack 6,35 mm (TRS)
Fonction d'écoute (Listen) : Sélectionnable par canal d'entrée

Alimentation
Exigences électriques : 115 V ou 230 V CA, 50–60 Hz
Consommation électrique : 20 VA
Calibre du fusible : T500 mA (115 V et 230 V)
Type de fusible : 20 mm × 5 mm, Classe 3 temporisé, 250 V

Spécifications physiques
Largeur : 482 mm
Hauteur : 44 mm
Profondeur : 223 mm
Poids : 2,8 kg (sans transformateurs d'isolation)
Poids : 3,3 kg (avec transformateurs d'isolation)
