INT203

Mécanique

Les deux unités sont livrées dans un cadre en aluminium anodisé argenté.

Alimentation électrique

L'alimentation peut être fournie soit par le bus Firewire, soit par une alimentation externe. Une alimentation est fournie avec l'unité. Si une alimentation externe est connectée, l'alimentation est automatiquement prélevée sur cette alimentation et non sur le bus Firewire.

Synchronisation

La fréquence d'échantillonnage est générée par un générateur interne à l'INT202/INT203. Cela garantit un transfert à faible jitter entre l'ordinateur et le convertisseur N/A. L'INT203 peut également être synchronisé en externe via ses entrées AES/EBU XLR ou RCA. Les deux unités fonctionnent à toutes les fréquences d'échantillonnage standard, entre 44,1 et 192 kHz.

Entrée numérique

Deux connecteurs Firewire 400 permettent de connecter l'ordinateur. La seconde prise permet de connecter en série d'autres appareils sur le bus Firewire. Il est impossible de connecter deux ordinateurs simultanément sur ces deux prises. L'INT203 dispose également d'entrées XLR et RCA. Notez qu'un ordinateur équipé de Thunderbolt peut être facilement connecté à l'aide de l'adaptateur Thunderbolt vers Firewire d'Apple.

Sorties numériques

L'INT203 dispose d'une prise XLR et d'une prise RCA pour la sortie d'un signal AES/EBU. L'INT202 possède deux paires de prises XLR/RCA, permettant la sortie AES/EBU au format double fil. Ce format est activé si la fréquence d'échantillonnage est de 176,4 ou 192 kHz. Toutes les autres fréquences restent au format simple fil.

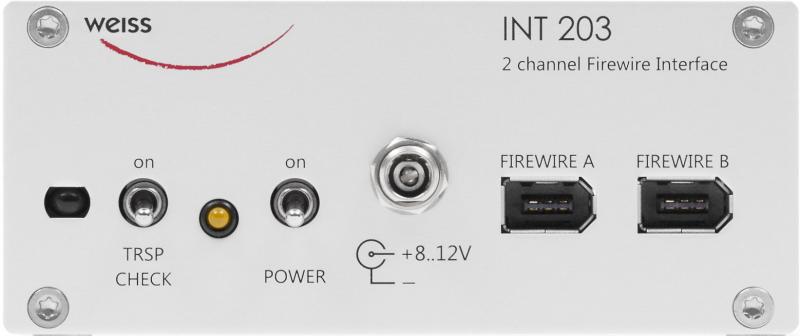

Commandes du panneau avant

Le panneau avant comporte deux interrupteurs : l'un pour la mise sous/hors tension et l'autre pour activer/désactiver le mode de contrôle de transparence. On trouve également le récepteur infrarouge, une LED d'indication de mise sous tension, la prise d'alimentation et deux prises Firewire 400.

Télécommande

Les unités INT202/INT203 sont livrées avec une télécommande IR optionnelle. Cette télécommande permet de contrôler le volume et la polarité absolue du signal transmis de l'ordinateur au convertisseur N/A. Le signal transmis à l'INT203 pour être enregistré sur l'ordinateur n'est pas affecté par la télécommande.

Éléments du panneau arrière de gauche à droite

Les panneaux arrière diffèrent entre les unités INT202 et INT203 : l'INT202 dispose de deux prises de sortie RCA, d'un commutateur de sélection de mode à fil simple/double fil et de deux prises de sortie XLR.

L'INT203 dispose d'une sortie RCA, d'une entrée RCA, d'un commutateur permettant de sélectionner l'entrée RCA ou XLR comme source de synchronisation, d'une sortie XLR et d'une entrée/sortie XLR. Notez que les entrées RCA et XLR sont toutes deux actives, ce qui permet d'enregistrer quatre canaux via l'INT203, et non deux seulement.

Fonctionnalités du logiciel

Les INT202 et INT203 prennent tous deux en charge la vérification de la transparence des bits. En lisant des fichiers audio spécifiques sur l'ordinateur (fichiers fournis sur le CD du pilote), il est possible de tester la transparence du logiciel de lecture. Ce contrôle permet de s'assurer que les bits lus sur le disque dur parviennent au convertisseur N/A sans modification. De plus, ils disposent d'un contrôle de niveau numérique avec un algorithme de dithering approprié, ainsi que d'une fonction d'inversion de polarité absolue. L'INT203 dispose également d'un mode de contrôle de niveau spécial : en l'absence de signal Firewire, il transmet le signal d'entrée aux prises RCA ou XLR via un contrôle de niveau vers les prises de sortie XLR et RCA. L'INT203 peut ainsi servir de simple contrôle de niveau télécommandé entre deux appareils audio numériques.

Pouvoir:

Soit à partir de l'alimentation du bus Firewire, soit à partir d'une alimentation externe à 8...12 V

Taille:

Profondeur : 10,5 cm
Largeur : 10,5 cm
Hauteur : 4,4 cm
Hauteur avec pieds : 4,7 cm

Taille de la télécommande :

Profondeur : 2,1 cm
Largeur : 4,5 cm
Hauteur : 16,6 cm

Couleur disponible:

Argent
Entrées numériques
(2) Connecteurs Firewire 400 (servent également de sortie avec l'INT203)
(1) Connecteur RCA (INT203 uniquement)
(1) Connecteur XLR (INT203 uniquement)

Sorties numériques :

(2) Connecteurs RCA (INT203 un seul)
(2) Connecteurs XLR (INT203 un seul)
Longueur de mot jusqu'à 24 bits

Synchronisation:

La fréquence d'échantillonnage est générée en interne
INT203 : La synchronisation peut être fournie via les entrées RCA ou XLR
Fréquences d'échantillonnage prises en charge : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
algorithmes DSP
Contrôle du volume
Contrôle de polarité absolu
Vérification de la transparence des bits

Algorithmes DSP :

Contrôle du volume
Contrôle de polarité absolu
Vérification de la transparence des bits
