KH 750 AES67

Interface réseau audio AES67 physiquement redondante

Des basses profondes dans un petit espace

Le complément parfait au KH 80 DSP, KH 120 et KH 310

Outil optionnel pour aligner et faire fonctionner un système stéréo Neumann complet

Réponse en fréquence en champ libre ±6 dB : 16 ... 800 Hz
THD+N : analogique, numérique : < -100 dB ; < -90 dB
Réponse en fréquence en champ libre ±3 dB : 18 ... 750 Hz
Bruit auto-généré à 10 cm (avec gain d'entrée réglé à 100 dB SPL pour 0 dBu) : < 20 dB(A) SPL
Sortie sinusoïdale avec un THD < 0,5 % à 1 m dans un demi-espace : 95 dB SPL (> 70 Hz)
Capacité des basses : SPL max. dans la moitié de l'espace à 3 % THD à 1 m (moyenne entre 50 Hz et 100 Hz) : 105,0 dB SPL
Diaphonie (1 kHz), adaptation de niveau : < -90 dB ; ±0,1 dB

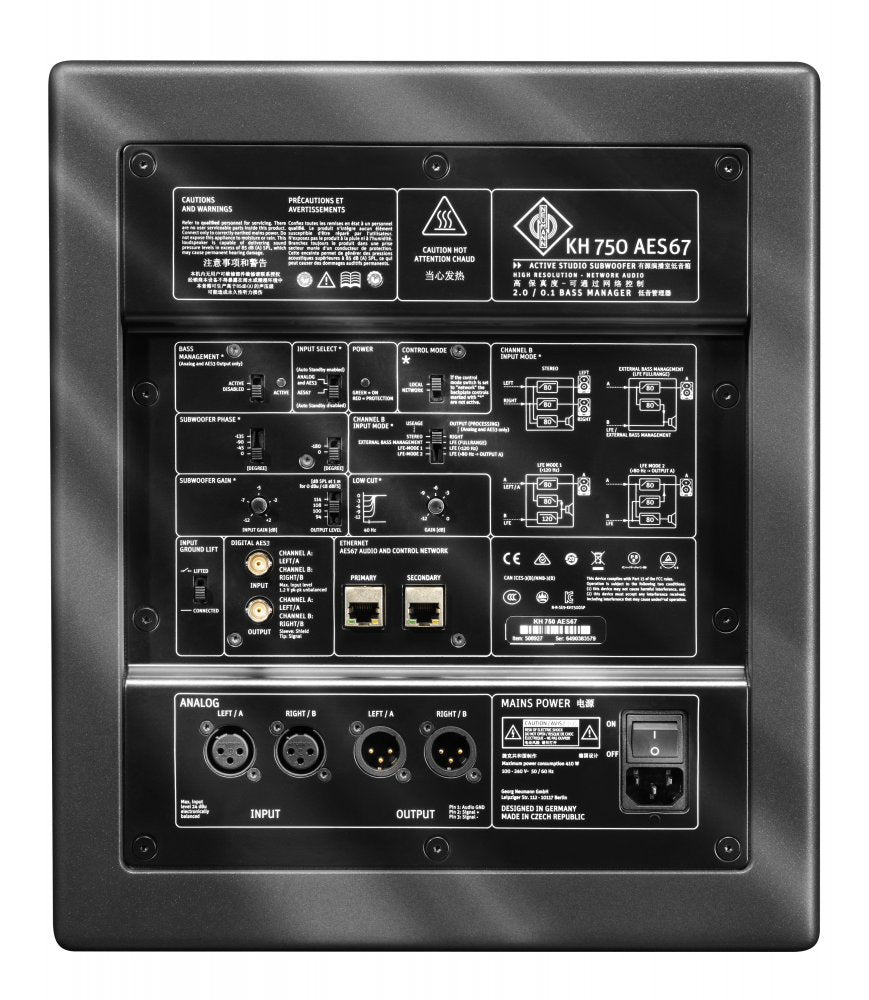

Sortie(s) analogique(s) : 2 x XLR ; analogique symétrisée électroniquement
Plage dynamique ADA : > 120 dB(A)
Plage dynamique DA : 123 dB(A)
Sensibilité numérique : -18 dBFS = 100 dB SPL à 1 m
Latence : 1,5 ms (phase linéaire ADA) ; 1,2 ms (phase linéaire DA)
Phases : 0 ; 45 ; 90 ; 135 et 0/180 degrés
Affichage : Gestion des basses sur LED verte
Entrée(s) analogique(s) : 2 x XLR : analogiques symétriques électroniquement
Impédance d'entrée analogique : >13k Ohms
Niveau d'entrée max. : < +24 dBu
Taux de réjection en mode commun (CMRR) : > 56 dB à 15 kHz
Contrôle du volume : via le logiciel Neumann.Control
Plage de réglage du volume ; résolution : 0 ... -∞ dB ; 0,1 dB
Plage dynamique analogique ; THD+N : 119 dB(A) ; < 0,003 % (-90 dB)
Modes de routage du signal : Droite ; Gestion des basses externes ; 2 x LFE
Entrée(s) numérique(s) : BNC (75 Ω) : AES3 ; S/P-DIF
Sortie(s) numérique(s) : BNC (75 Ω) : AES3
Convertisseur numérique : résolution ; conception : DAC 16 ... 24 bits ; "'
Convertisseur numérique : fréquence d'échantillonnage : 22,05 ; 24 ; 32 ; 44,1 ; 48 ; 64 ; 88,2 ; 96 ; 176,4 ; 192 kHz
Délai : Plage de délai réglable par l'utilisateur : 0 ... 100 ms et 2 x 0 ... 20,8 ms
Délai : Résolution : temps ; distance : 0,1 ms ; 3,44 cm (1 3/8")
Délai : Max. images Synchronisation audio-vidéo (lip sync) : 2,5 (40 ms) images ; 3 (33 ms) images
Retard : Distance maximale de temps de vol : 2 x 7,16 m (23' 5")
Contrôle du gain d'entrée (sensibilité) : +2 ... -12 dB
Contrôle du niveau de sortie (niveau de sortie à 1 m basé sur un niveau d'entrée de 0 dBu) : 94 ; 100 ; 108 ; 114 dB SPL
Conception du contrôleur : numérique ; actif
Fréquence de coupure : 80 Hz
Pente de croisement : 24 dB/oct ; 4e ordre
Égalisation : via le logiciel Neumann.Control : 8 x IIR entièrement paramétrique + balance globale low/high shelf
Correction de phase FIR : Pour les haut-parleurs analogiques connectés : Phase linéaire (170 Hz ... 16 kHz ; +/- 45)
Circuit de protection : Pilote (limiteur thermique) ; Électronique (limiteur de température) ; Amplificateur (limiteur de crête, limiteur de température, protection de température et protection contre les surintensités) ; Alimentation (limiteur de température et protection contre les surintensités)
Filtre infrasonore : fréquence ; pente : 17,5 Hz ; 12 dB/oct.
Télécommande : logiciel Neumann.Control via un connecteur RJ45 transportant des données IP standard
Affichage : allumé ; fonctionnement normal : LED verte
Affichage : Identification : LED ambre
Affichage : Limite / Clip / Erreurs / Protection / Démarrage muet / Arrêt muet : LED rouge
Interface audio sur IP AES67 : interface réseau audio entièrement redondante conforme à la norme AES67 ST2110 ; 2 connecteurs RJ-45 Fast Ethernet 100Base-TX (IEEE 802.3) ; réseau physique redondant (ST 2022-7)
Longueur du mot d'entrée audio sur IP AES67 : 24 bits
Taux d'échantillonnage d'entrée audio sur IP AES67 : 44,1 / 48 / 88,2 / 96 kHz
Gestion des connexions d'entrée audio sur IP AES67 : RAVENNA, NMOS IS-04 (découverte et enregistrement) et NMOS IS-05 (gestion des connexions)
Puissance de sortie de l'amplificateur de woofer (THD+N avec limiteur désactivé : 10 %) : 256 W
Alimentation secteur : tension d'entrée ; fréquence : 100-240 V ; 50/60 Hz
Consommation électrique (230 V / 100 V) : Veille : < 300 mW
Consommation électrique (230 V / 100 V) : Au repos : 18 W
Consommation électrique (230 V / 100 V) : Puissance maximale : 410 W
Courant d'appel (crête) : 30 A à 230 VCA
Veille : désactivé ; 90 minutes (par défaut) ; défini par l'utilisateur dans le logiciel

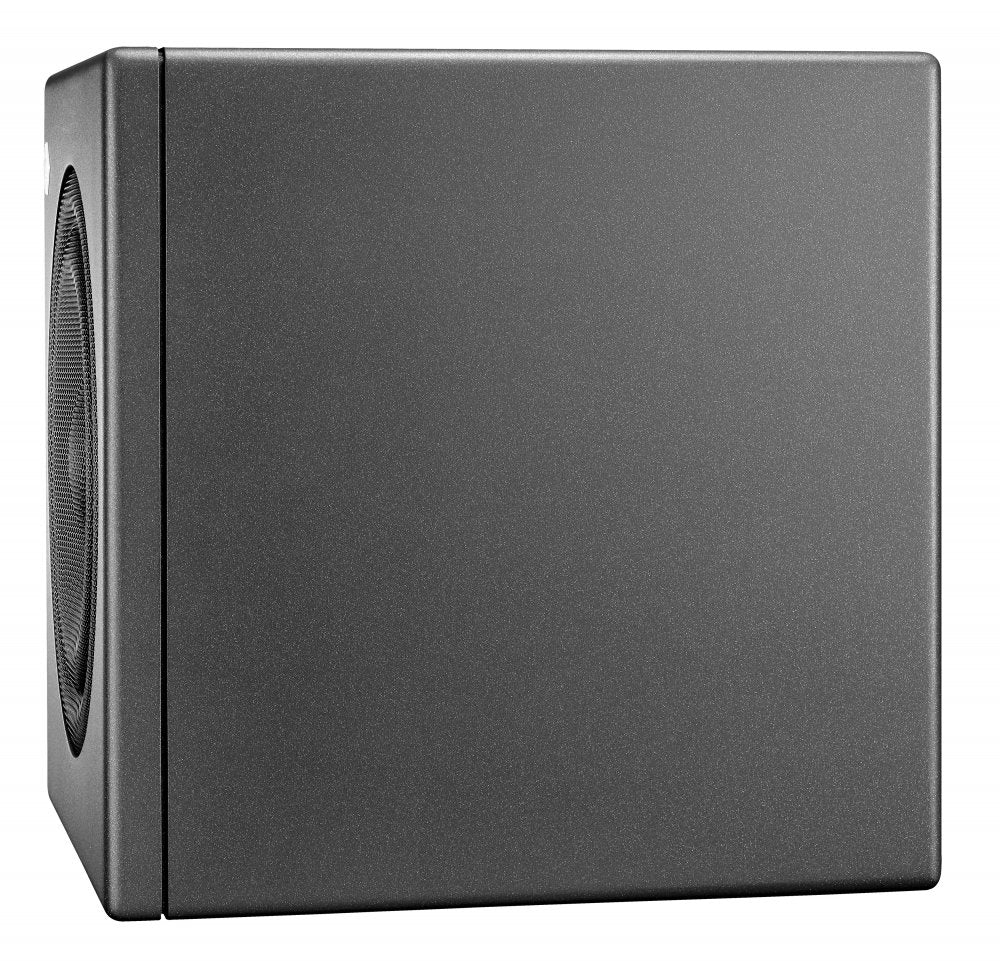

Matériau du boîtier : boîtier en bois, panneau électronique en aluminium
Finition de la surface du meuble ; couleur (avant / arrière) : Peint ; anthracite métallisé (RAL 7021) / noir (RAL 9005)
Conditions de fonctionnement : +10 °C à +40 °C (+50 °F à +104 °F) ; < 90 % HR, sans condensation
Conditions de transport/stockage : -25 °C à +70 °C (-13 °F à 158 °F) ; < 90 % HR ; sans condensation

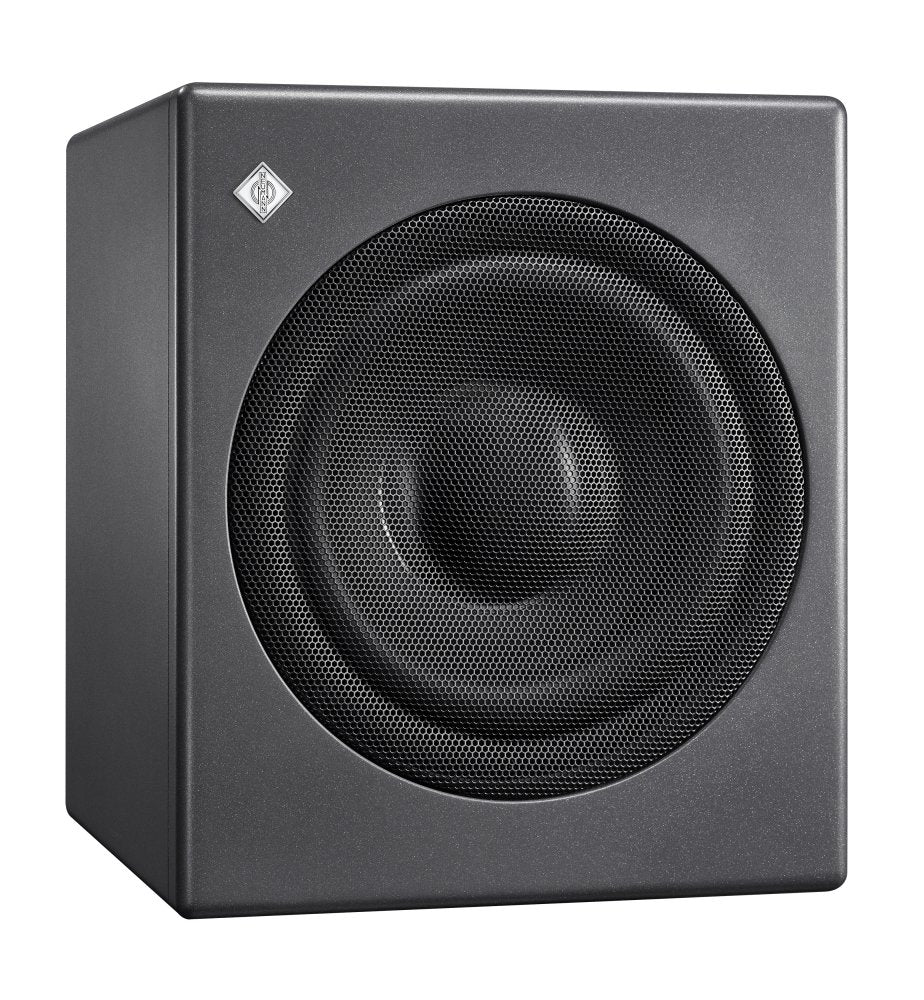

Woofer : 265 mm (10") avec grille de protection en métal noir
Dimensions du produit (hauteur x largeur x profondeur) : 383 x 330 x 383 mm (15 1/8" x 13" x 15 1/8")
Volume net extérieur : 48,4 litres
Poids du produit : 19,5 kg (43 lb)

Comprend :

. (1) KH 750 AES67
. (4) Câbles secteur (UE/KC, États-Unis, Royaume-Uni, CCC)
. (1) Guide rapide
. (1) Guide de sécurité
