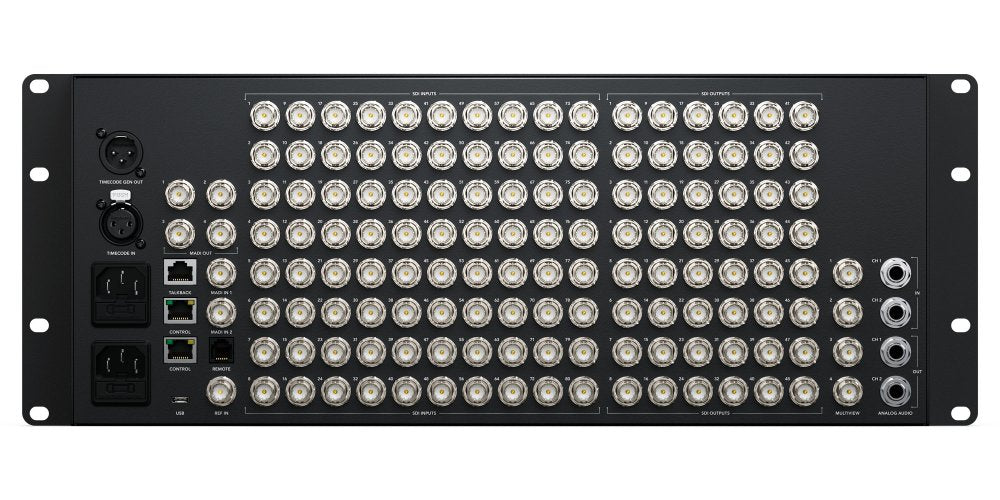

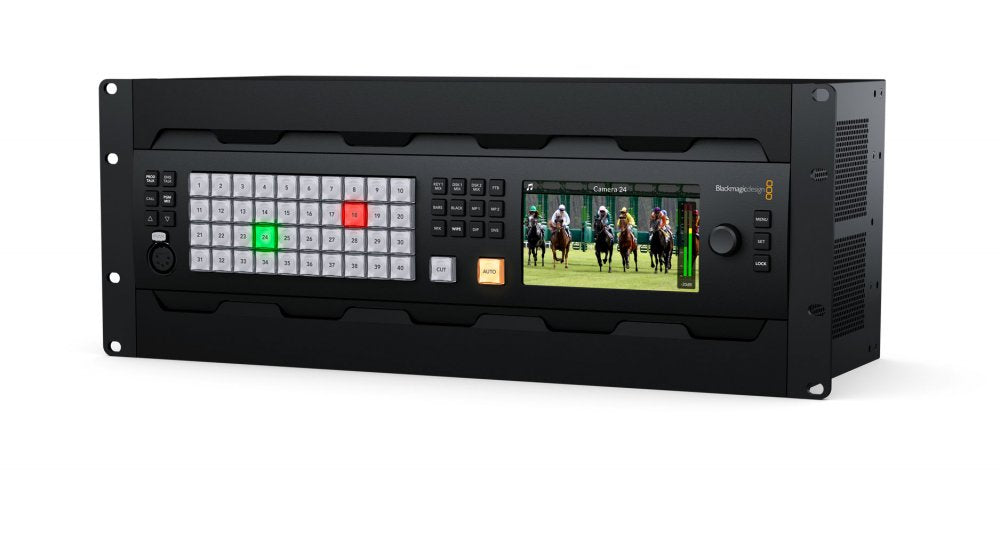

ATEM 4 M/E Constellation 4K Plus live production switcher

Capacité d'entrée massive : prend en charge 80 entrées vidéo 12G-SDI indépendantes avec conversion de normes intégrée.

Routage de sortie flexible : offre 48 sorties 12G-SDI personnalisables pour les écrans, les enregistreurs ou les équipements de streaming.

Multi-vue personnalisable : comprend 4 sorties multi-vues avec des options pour surveiller jusqu'à 64 sources.

Outils d'incrustation avancés : fournit 16 incrustateurs chromatiques ATEM avancés pour des effets d'écran vert professionnels.

Effets vidéo dynamiques : comprend 4 DVE et 2 processeurs SuperSource pour l'image dans l'image et les transitions.

Mixage audio professionnel : comprend un mixeur audio Fairlight 156 canaux avec égaliseur, compression et dynamique.

Lecture multimédia intégrée : prend en charge les images fixes et les animations via 4 lecteurs multimédias et un pool multimédia interne.

Système de communication intégré : fonctionne avec des casques et des interphones pour une communication en temps réel avec l'équipage.

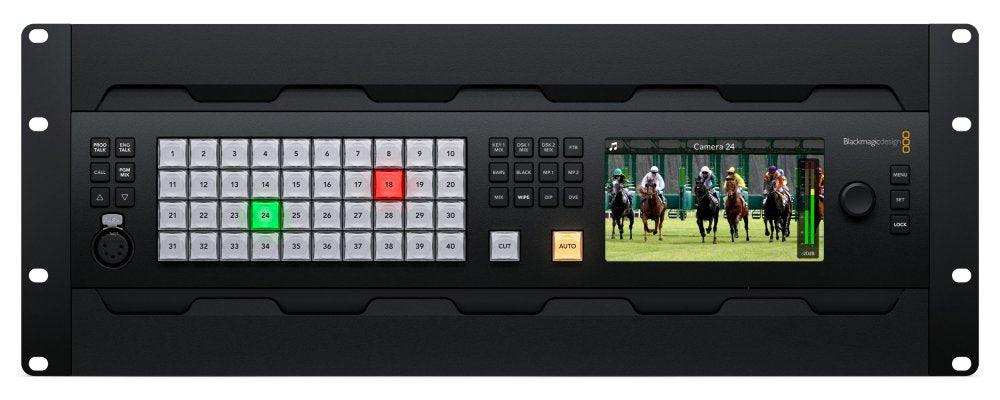

Commandes du panneau avant : l'écran LCD et les boutons de haute qualité permettent une utilisation rapide et pratique.

Prise en charge Ultra HD : compatible avec les formats HD et Ultra HD jusqu'à 2160p60 via 12G-SDI multidébit.

Options de contrôle polyvalentes : fonctionne avec les panneaux de contrôle et les logiciels ATEM pour Mac et Windows.

Compact et montable en rack : s'intègre dans un espace 4RU, idéal pour les configurations portables et les événements à grande échelle.

Caractéristiques générales

Mélangeur de production en direct Ultra HD

4 rangées M/E

80 entrées vidéo 12G-SDI avec conversion de normes

48 sorties auxiliaires 12G-SDI

52 sorties vidéo au total

4 DVE

2 processeurs SuperSource

16 incrustateurs ATEM Advanced Chroma Keyer

Mélangeur audio Fairlight intégré de 156 canaux

4 lecteurs multimédias

4 multivues Ultra HD indépendantes

Commande en façade avec écran ACL et 42 boutons à DEL

Générateur de code temporel intégré

Normes vidéo

HD : 720p50/59,94/60, 1080i50/59,94/60, 1080p23,98/24/25/29,97/30/50/59,94/60

Ultra HD : 2160p23,98/24/25/29,97/30/50/59,94/60

Conformité SDI : SMPTE 292M, 296M, 424M, 425M (niveau A/B), 2081'1/10, 2082'1/10/12

Entrées vidéo

80 entrées 12G-SDI 10 bits

Convertisseurs de format et de fréquence d'images sur les 80 entrées

Resynchronisation vidéo sur toutes les entrées

Audio intégré à 8 canaux sur toutes les entrées SDI

Sorties vidéo

52 sorties 12G-SDI 10 bits

48 sorties auxiliaires personnalisables

8 sorties de programme SDI à conversion descendante

4 sorties multivues SDI dédiées, plus 48 sorties multivues routables

Sortie caméra Web : 1 x USB-C (720p/1080p à la fréquence d'images du programme)

Entrées/sorties audio

2 entrées jack symétriques de 1/4 po

2 entrées MADI de 64 canaux par BNC

1 entrée d'intercom XLR 5 broches

2 sorties jack symétriques de 1/4 po

4 sorties MADI de 64 canaux par BNC

1 sortie d'intercom XLR 5 broches

Audio intégré : 16 canaux par sortie SDI

Intercom

Ports RJ45 et RJ12 pour systèmes tiers comme ClearCom/RTS

Intercom SDI sur les canaux 15 et 16

Port d'intercom XLR 5 broches en façade

Incrustateurs et effets

16 incrustateurs en amont

4 incrustateurs en aval

16 incrustateurs chromatiques avancés

20 incrustateurs linéaires/luma

4 incrustateurs de transition Stinger et 4 incrustateurs de transition DVE

28 options de superposition au total

2 processeurs SuperSource (chacun avec 4 DVE + couche d'arrière-plan)

21 générateurs de motifs

2 générateurs de couleurs

Multivue

Dispositions multivues 4 x 16 (jusqu'à 64 vues au total)

Dispositions personnalisables avec étiquettes, bordures de signalisation (tally) et vumètres

Sortie HD ou Ultra HD au choix

Lecteurs multimédias

4 lecteurs multimédias avec canaux de remplissage et de découpe

Capacité de 64 images fixes et 4 clips

Durée des clips : 3200 (720 HD), 1600 (1080 HD), 400 (Ultra HD) images

Formats : PNG, TGA, BMP, GIF, JPEG, TIFF (images), séquence TGA (vidéo), WAV, MP3, AIFF (audio)

Commande et logiciel

Commutation d'urgence en façade

Logiciel ATEM Software Control Panel (macOS 14+/Windows 10/11)

Port USB-C pour les mises à jour logicielles

Commande Ethernet (10/100/1000 BaseT)

Compatible avec tous les ATEM Advanced Panels

Mélangeur audio

Mélangeur audio Fairlight de 298 canaux

Extraction audio des entrées SDI

Égaliseur paramétrique 6 bandes, expandeur, porte de bruit, compresseur, limiteur

Réglage du gain principal et mesure des niveaux et des crêtes

Audio asservi à la vidéo (audio-follow-video), commutation marche/arrêt

Prise en charge MADI supplémentaire pour un maximum de 128 canaux de mixage

Alimentation et caractéristiques physiques

Deux blocs d'alimentation internes 100 à 240 V c.a., 50/60 Hz

Hauteur de 4 RU pour montage en bâti

Température de fonctionnement : 0 à 40C

Température d'entreposage : -20 à 60C

Humidité relative : 0 % à 90 % sans condensation
