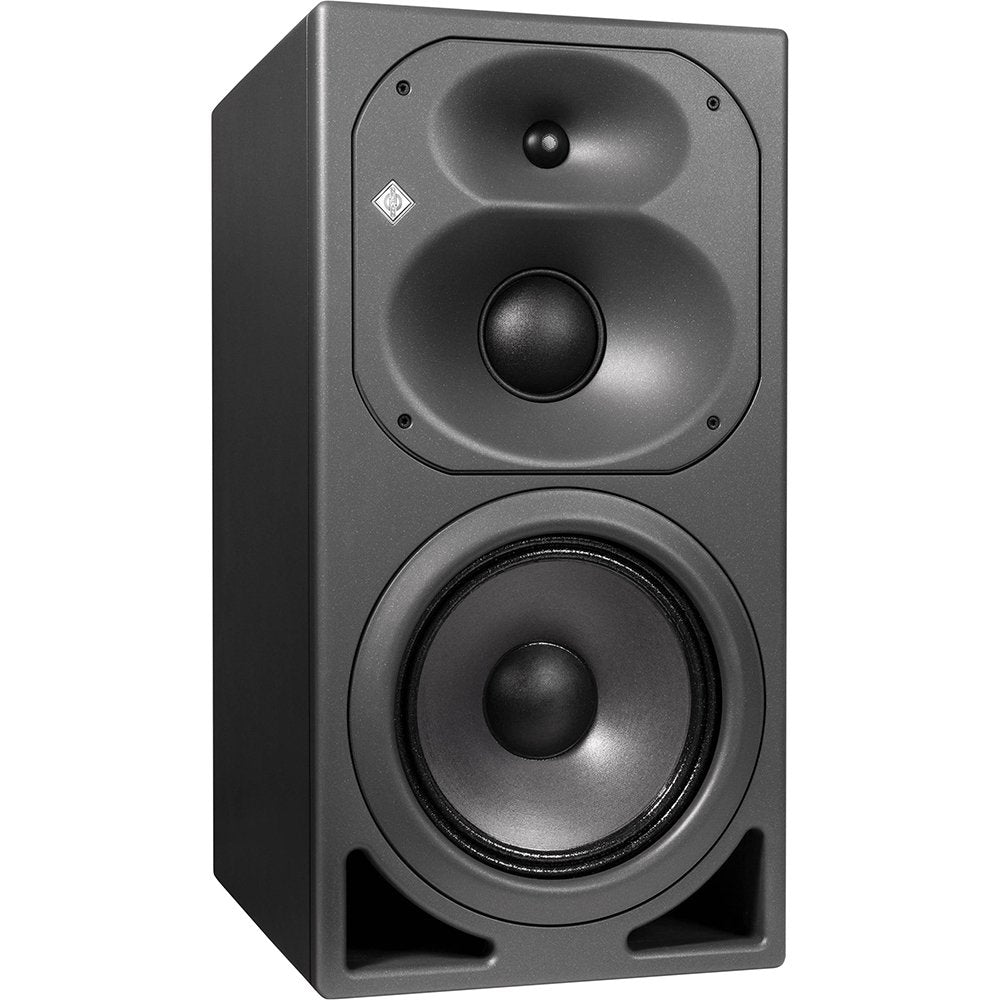

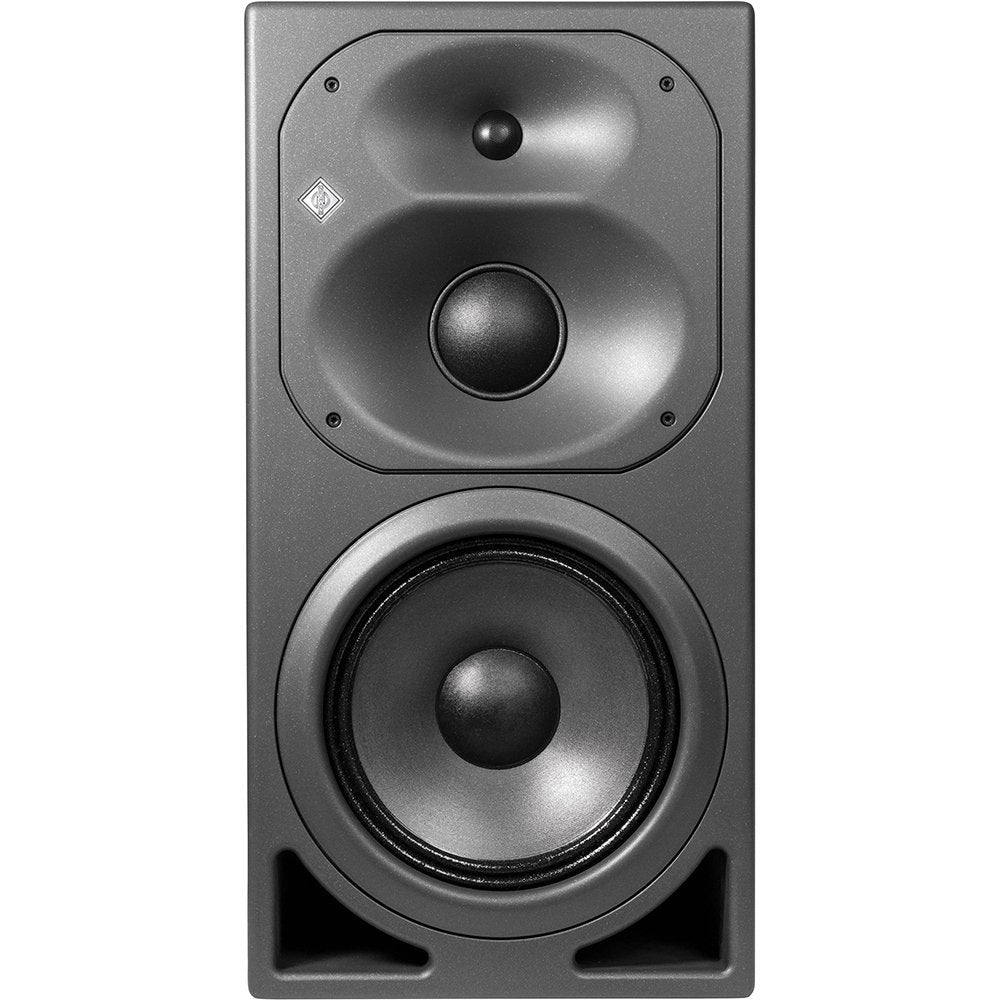

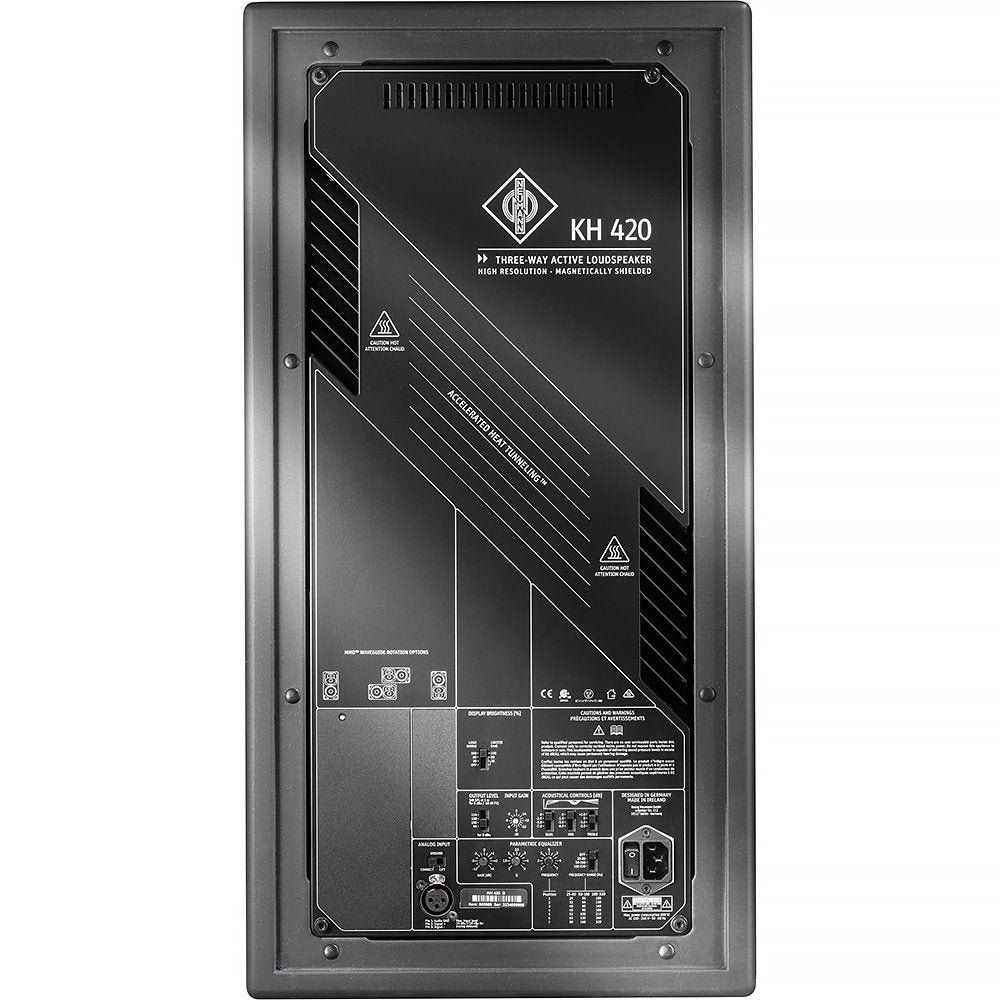

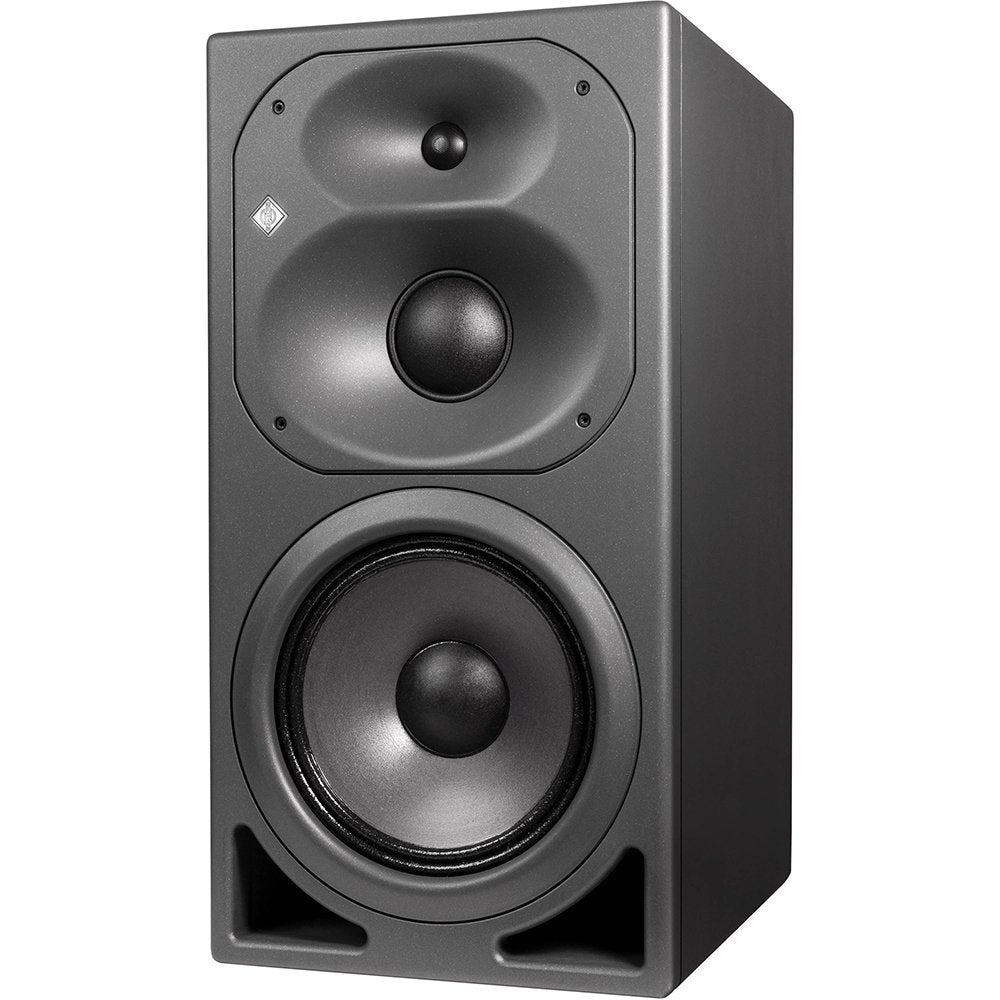

KH 420

Conception d'armoire à trois voies modélisée mécaniquement par ordinateur à l'aide de matériaux de moulage intégral à faible résonance (LRIM)

Nouveaux pilotes blindés magnétiquement simulés en interne

Pour une utilisation en toute sécurité à proximité de supports de stockage magnétiques

Robuste contre les dommages physiques accidentels

Le dôme léger offre une meilleure réponse transitoire et moins de modes de rupture que les conceptions à cône

L'aimant haute puissance réduit la distorsion harmonique et d'intermodulation

Réduction du bruit de l'air et modes de bascule améliorés

Aucune coloration due à la résonance des tuyaux d'orgue

Plus tolérant envers les environnements acoustiques divers

Liberté de mouvement sur la console de mixage

Réduit les reflets sur la console de mixage

Dimmable pour les conditions de faible niveau d'éclairage ou les applications derrière l'écran

Réglages acoustiques répétables après déplacement des haut-parleurs

La double alimentation améliore la réponse transitoire

Mécaniquement compatible avec O 410, KH 870 et O 870

Planification avancée facile pour les installations

Acoustique:

Réponse en fréquence en champ libre : 26 Hz - 22 kHz, ± 3 dB

Réponse en fréquence en champ libre de la bande passante : 28 Hz - 20 kHz, ± 2 dB

Niveau de bruit autogénéré à 10 cm : < 20 dB(A)

Distorsion harmonique totale < 0,5 % à 95 dB SPL à 1 m : > 120 Hz

Niveau de pression acoustique max. en espace complet / calculé en demi-espace à 3 % de distorsion harmonique totale à 1 m : 116,4 / 122,4 dB SPL (moyenne entre 100 Hz et 6 kHz)

Capacité des basses : SPL max. dans la moitié de l'espace à 3 % THD à 1 m : 109,9 dB SPL (moyenne entre 50 Hz et 100 Hz)

Niveau de pression acoustique maximal à court terme avec bruit pondéré IEC (IEC 60286-5) à 1 m, dans des conditions d'écoute typiques : 109 dB(C) SPL

Niveau de pression acoustique maximal à court terme avec du matériel musical à 2,3 m, dans des conditions d'écoute typiques (paire) : 103 dB(C) SPL (gamme complète), 109 dB(C) SPL (avec caisson de basses)

Niveau de pression acoustique maximal à long terme avec bruit rose à 2,3 m, dans des conditions d'écoute typiques (simple/paire) : 90/96 dB(C) SPL (gamme complète), 90/96 dB(C) SPL (avec caisson de basses)

Entrée analogique:

Filtre infrasonore : fréquence/pente : 9 Hz ; 18 dB/oct

Entrée : XLR, symétrique électroniquement

Impédance, électriquement équilibrée : 14 kOhms

Contrôle du gain d'entrée (sensibilité) : 0 dB à 15 dB

Contrôle du niveau de sortie : 94, 100, 108, 114 dB SPL

CMRR : > 56 dB à 100 - 16 kHz

Niveau d'entrée analogique max. : +24 dBu (18 dBu pour analogique retardé)

Entrée numérique (lorsque l'accessoire DIM 1 en option est installé) :

Format BNC : AES3, S/P-DIF

Impédance BNC, asymétrique : 75 (entrée/sortie)

Format XLR : AES3

Impédance XLR, symétrique : 110 (entrée)

Commutation d'entrée : analogique, numérique A, numérique B, numérique A+B (tous disponibles avec et sans délai)

Convertisseur numérique : résolution, conception : DAC 16 ... 24 bits,

Convertisseur numérique : fréquence d'échantillonnage : 22,05, 24, 32, 44,1, 48, 64, 88,2, 96, 176,4, 192 kHz

Sensibilité numérique : 18 dBFS = 100 dB SPL à 1 m

Plage dynamique ADA, DA : > 116 dB(A), > 123 dB(A)

THD+N : analogique retardé, numérique : < -104 dB, < -106 dB

Synchronisation audio-vidéo/labiale maximale et délai de vol : 409,5 ms/140,87 m (462' 2")

Audio-Vidéo/synchronisation labiale max. d'images : 10,2 (40 ms) images, 12,3 (33 ms) images

Résolution : temps/distance : 0,1 ms / 3,4 cm (1 3/8")

Latence DA (ADA) : 0,22 - 1,85 ms (0,54 ms)

Confirmation du réglage du délai Logo Neumann « Rouge » 1 flash

Confirmation du réglage du délai Logo Neumann « Rouge » clignotant en continu

Alimentation secteur, tension ; fréquence 100-240 V~ ; 50/60 Hz

Électronique:

Amplificateurs de classe AB graves / médiums / aigus, puissance de sortie continue (crête)* : 295 W (330 W) / 130 W (140 W) / 130 W (140 W)

Conception du contrôleur : analogique, actif

Crossover - Fréquences : 570 Hz / 2 kHz

Crossover - Pente : 24 dB/oct

Égalisation - Basses : 0 ; -2,5 ; -5 ; -7,5 dB

Égalisation - Mid : 0 ; -1,5 ; -3 ; -4,5 dB

Égalisation - Élevé : 1 ; 0 ; -1 ; -2 dB

Égaliseur paramétrique : contournable

Égaliseur paramétrique - Gain : +4 ... -12 dB

Égaliseur paramétrique - Fréquence : Bypass, 25 ... 80 Hz, 50 ... 160 Hz, 100 ... 320 Hz

Égaliseur paramétrique - Q : 1 ... 8

Circuit de protection : Limiteur d'excursion : Faible

Limiteur de crête : faible

Limiteurs de température : Bas, Moyen et Haut

Surchauffe : amplificateurs

Autre:

Affichages, indicateurs - mise sous tension : logo Neumann « Blanc »

Affichages, indicateurs - limite / clip : logo Neumann « Rouge »

Alimentation secteur, tension ; fréquence : 100-240 V~, 50/60 Hz

Consommation électrique - au repos : 60 W (+ 5 W lorsque DIM 1 est installé)

Consommation électrique - puissance maximale : 800 W

Mécanique:

Finition du meuble : bois peint et polyuréthane, anthracite métallisé. Panneau électronique en aluminium, noir.

Couvercle du déflecteur : Grille métallique amovible en option

Conditions de fonctionnement : +10 °C à +40 °C (+50 °F à +104 °F), < 90 % HR, sans condensation

Conditions de transport/stockage : 25 °C à +70 °C (13 °F à 158 °F), < 90 % HR, sans condensation

Pilotes : Blindage magnétique

Woofer : 265 mm (10")

Médium : 76 mm (3")

Tweeter : 25 mm (1")

Conception de l'armoire : ventilée, deux ports sur le panneau avant

Points de montage : 8 x M5 à l'arrière

Dimensions du produit (hauteur x largeur x profondeur), mm (pouces) : 645 x 330 x 444 mm (25 3/8" x 13" x 17 1/2")

Volume extérieur : 93 litres

Poids du produit : 35 kg (77 lb 3 oz) (+ 100 g (3 oz) lorsque DIM 1 est installé)

Dimensions emballées (hauteur x largeur x profondeur), mm (pouces) : 775 x 610 x 590 mm (23 1/4" x 15" x 14 1/8")

Poids emballé et volume : 41,0 kg (90 lb 6 oz), 0,279 m³

La livraison comprend :

1x KH 420, 3x câbles d'alimentation (Euro, UK, USA), 1x manuel d'utilisation, 1x guide de démarrage rapide
